称重仪表电气安全性测试
发布时间:2019-12-09

称重仪表电气安全性测试,应在湿热测试之后,恢复之前立即进行。

1.测试状态

(1)测试直流绝缘电阻和耐压测试时,EUT处于非工作状态,供电回路均为通路。

(2)测试交流漏电流时,受试称重仪表处于工作状态。

(3)受试端为供电回路与接地端、裸露导电部件等可触及的部分。接地一端还应包括连接称重传感器屏蔽线的端子,如果可能,还应包括信号地的端子。

2.直流绝缘电阻

兆欧表的测试电缆与受试端联结,然后接通测试电压,稳定后绝缘电阻数值应符合如下的要求。

a)直流500V条件下绝缘电阻不低于

——I类设备称重仪表为5MΩ;

——Ⅱ类设备称重仪表为10MΩ。

3.交流漏电流

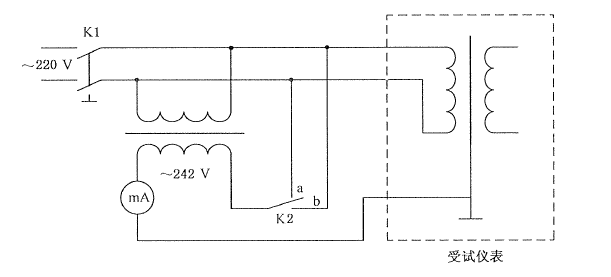

等效测试电路如图1所示。电路联接后接通电源,并将开关K2分别与a、b两端接通,所读取的漏电流数据应符合如下的要求。

b)交流供电电源电压上限条件下交流漏电流不大于

——I类设备称重仪表为3.5mA;

——Ⅱ类设备称重仪表为0.25mA。

图1 交流漏电流等效测试电路

4.绝缘强度测试

高压测试设备的高压端测试电缆与供电回路联结,低压端测试电缆与另一个受试端联结,测试电压在3s~10s内逐渐升到如下的规定值,保持lmin。受试称重仪表不应出现飞弧和击穿现象。

c)称重仪表施加以下交流电压1min应不击穿

——I类设备称重仪表为交流有效值1500V;

——Ⅱ类设备称重仪表为交流有效值3000V。

注:若EUT内装有过电压保护元件,允许将其拆除。

5.保护接地线测试

测量保护接地线端子与所有已接地的裸露导电部件之间的电阻,应不大于0.1Ω。
