XK3208-A5称重仪表为ICS-XF皮带秤的配套仪表，为触摸屏设计，本文接受了XK3208-A5称重仪表参数的设置方法。

可通过“皮带秤基本信息设置”窗口和“计量参数设置”窗口对XK3208-A5称重显示控制器进行设置。

在“基本数据”窗口中点击“秤基本信息”按钮进入“皮带秤基本信息设置”窗口，如下图所示：

在该窗口中，可设置皮带秤的名称，修改本仪表的IP地址，设置每日班数及每班对应的时间等。

1.1  皮带秤名称

该参数标记本皮带秤的名称，它将作为通信帧中的一个字段被发送。

1.2  每日班数及班开始时间

每日班数可设置的范围为1～每个班的开始时间应各不相同。“第一班开始时间”对应的时刻同时也是每日、每月和每年的开始时刻，日累计将在每日的这个时刻清零并重新累计，月累计将在每月1日的这个时刻清零并重新累计，年累计将在每年1月1日的这个时刻清零并重新累计。

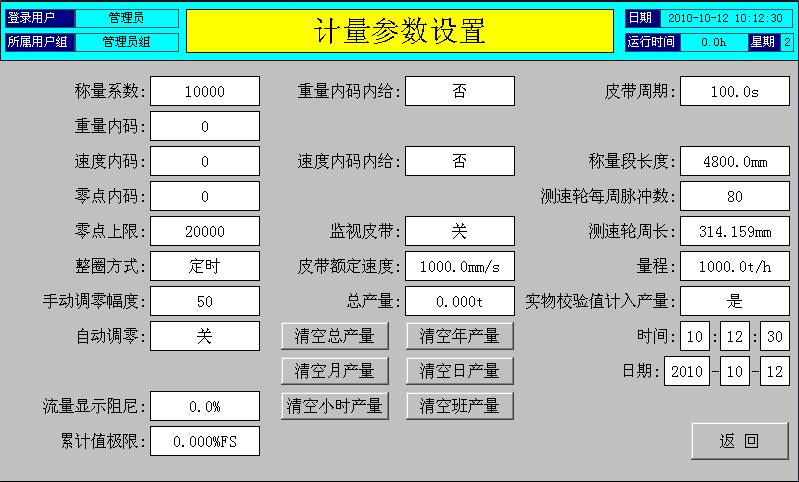

在“基本数据”窗口中点击“计量参数设置”按钮进入“计量参数设置”窗口，如下图所示：

2.1  称量系数

该参数与计量结果为线性关系，一般应由仪表通过执行挂码标定或实物标定自行调整，也可手动修改。

设置范围：1～100000

2.2  重量内码

当重量信号实测时，该参数显示当前称重传感器信号经AD转换后的数字量值；当重量信号内给时，该参数显示内给的重量数字量值。

显示范围：0～635

2.3  速度内码

当速度信号实测时，该参数显示当前速度传感器每秒发出的脉冲数；当速度信号内给时，该参数显示内给的每秒速度脉冲数值。

显示范围：0～10000

2.4  零点内码

皮带空转一周的平均重量内码。一般应由仪表通过执行调零操作自行调整，也可手动修改。

设置范围：0～635

2. 零点上限

当重量内码大于该参数所设定的值时，将不能进行调零操作。

设置范围：1～635

2.6  整圈方式

设定仪表计算皮带转过整圈的方式。

定时：仪表以计时的方式确定皮带是否转过整圈。从某一时刻起，皮带运行的时间到达“皮带周期”所设定的时间长度时，认为皮带转过一整圈。如仪表设定整圈方式为“定时”，请正确设定“皮带周期”参数。

定长：仪表以测量长度的方式确定皮带是否转过整圈。长度测量是通过对速度内码的累积进行的。如仪表设定整圈方式为“定长”，请正确设定“皮带周长”、“测速轮每周脉冲数”及“测速轮周长”等参数。

2.7  手动调零幅度

手动执行调零时，仪表至少要计算两次零点值，即，皮带至少要空转两圈。如果这两次得到的零点值之差小于本参数所设置的值，则调零成功，否则，继续进行调零，直到相邻两次调零操作的结果值之差小于该值为止。

设置范围：1～635

2.8  自动调零

设定仪表是否对皮带秤进行自动调零，即零点跟踪。

开：打开自动调零功能。

关：关闭自动调零功能。

2.9  自动调零幅度

自动调零功能打开时，皮带每转过一整圈，仪表就对本圈平均重量内码与零点内码进行比较，如二者之差小于本参数设定的值，则用本圈平均重量内码值作为新的零点。反之，保持原零点不变。

设置范围：0～635

2.10  流量显示阻尼

设定显示变化的速度。阻尼值越高，响应速度就越慢。该参数值不影响计量结果。

设置范围：0～99.9%

2.11  累积值极限

该参数是相对于量程的一个百分数，当流量的绝对值小于量程乘以本百分数时，将不进行累积。例如，量程设定为1000t/h，累积值极限设为3.000%FS，则流量为29t/h（< 1000t/h×3.000% ）时，产量不会进行累积；而流量为31t/h（> 1000t/h×3.000% ）时，产量将进行累积。该参数对挂码校验和实物校验无作用。

设置范围：0～100.000%

2.12  重量内码内给

设定是否由仪表内部给定重量内码。

是：重量信号不进行实际采集，重量内码由仪表内部给定。

否：重量内码由称重传感器实际采集的重量信号经AD转换后得到。

2.13  重量内码内给值

当“重量内码内给”设定为“是”时，该参数设定内给值的大小。

设置范围：0～635

2.14  速度内码内给

设定是否由仪表内部给定速度内码。

是：速度信号不进行实际采集，速度内码由仪表内部给定。

否：速度内码由速度传感器实际采集的信号经计数后得到。

2.1 速度内码内给值

当“速度内码内给”设定为“是”时，该参数设定内给值的大小。另，当“监视皮带”功能开启时，该参数也作为速度内给值。

设置范围：0～10000

2.16  监视皮带

设定是否通过监视皮带的启停来内给速度内码。皮带的启停是通过监视速度传感器的信号有无实现的，即，当速度内码非内给时，如果速度传感器输出信号不为零，则认为皮带正在运转；如果速度传感器输出信号为零，则认为皮带停止。

开：监视皮带功能开启。当皮带运转时，速度内码由仪表内部给定。

关：监视皮带功能关闭。

2.17  皮带额定速度

皮带正常运行时的速度值。

设置范围：>0.1mm/s

2.18  皮带周期

皮带运行一整圈的时长。

设置范围：1.0～100000.0s

2.19  皮带周长

皮带运行一整圈的长度。

设置范围：1.000～100000.000m

2.20  称量段长度

设置本皮带秤的有效称量段长度。

设置范围：1.0～10000.0mm

2.21  测速轮每周脉冲数

测速传感器每转过一周所发出的脉冲个数。

设置范围：1～10000

2.22  测速轮周长

测速传感器测速轮的周长。

设置范围：1.000～10000.000mm

2.23  量程

设定本皮带秤的最大称量值。

设置范围：1.0～100000.0t/h

2.24  实物校验值计入产量

设定在实物校验时所产生的累积值是否要计入产量中。

是：将实物校验时所产生的累积值计入产量中。

否：不将实物校验时所产生的累积值计入产量中。

2.2 时间

设置仪表时间，格式为“时：分：秒”。

2.26  日期

设置仪表日期，格式为“年-月-日”。

2.27  清空产量按钮

点击相应按钮将对总产量、年产量、月产量、日产量、班产量以及小时产量清零。
