LC200称重仪表的安装方法介绍
发布时间:2019-01-19

  LC200称重仪表有盘装、台式、壁挂三种结构,其型号分别为:LC200-P、LC200-T和LC200-B,本文恒盛高科为您介绍LC200称重仪表的安装方法,包括这三种结构的仪表安装方法。

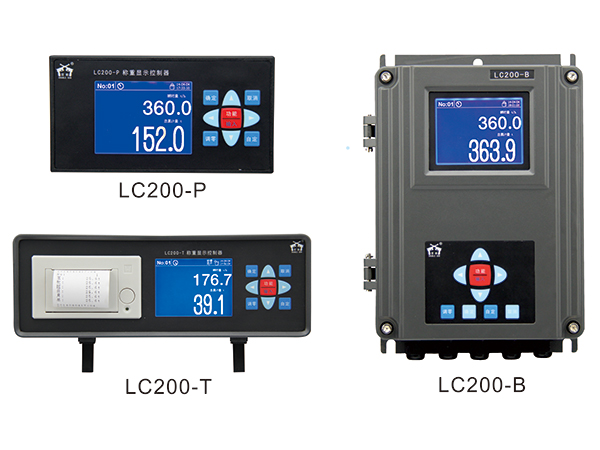

LC200称重仪表

  盘式LC200-P称重仪表安装方法:



  •   (1)在安装面板上,根据安装位置开方孔153x78mm。
  •   (2)将仪表两侧的插条从导轨内抽除,然后将仪表从安装面板前面插入方孔内,然后从面板后面将仪表两侧的插条插入导轨并锁紧固定螺丝。
  •   (3)到达仪表接线端子的线缆,应在接近端子的地方具有可靠的承重和固定卡子或线槽,以免接线端子由于线缆重力导致滑脱或接触不良。



  壁挂式LC200-B称重仪表安装方法:



  •   (1)在混凝土、砖墙等可靠结实的墙壁上安装4个M8螺栓,间距为170x272mm。
  •   (2)将仪表背后的4个安装孔对齐到安装螺栓并锁紧固定螺母。
  •   (3)到达仪表接线端子的线缆,应在接近端子的地方具有可靠的承重和固定卡子或线槽,以免接线端子由于线缆重力导致滑脱或接触不良。



  台式LC200-T称重仪表安装方法:



  •   (1)在操作平台上妥善放置仪表,若仪表有自行滑落的可能,应采取防滑保护或限制措施。
  •   (2)仪表后方应至少有30cm以上的接线空间。
  •   (3)到达仪表接线端子的线缆,应在接近端子的地方具有可靠的承重和固定卡子或线槽,以免接线端子由于线缆重力导致滑脱或接触不良。



  以上就是恒盛高科为您介绍的LC200称重仪表的安装方法。
