LC100-B称重仪表
发布时间:2019-01-03

  LC100-B称重仪表产品介绍:

  LC100-B称重仪表为LC系列壁挂式称重仪表(称重显示控制器),可用于诸如皮带秤、螺旋秤等连续累计自动衡器。LC100-B称重仪表为壁挂式,壳体坚固,防尘防水设计,可直接挂于墙面。

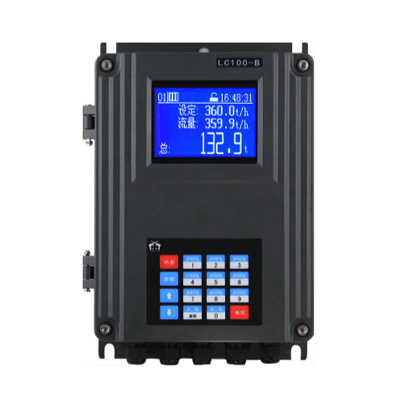

LC100-B称重仪表

  LC100-B称重仪表产品参数

项目   技术指标
—般规格 电源范围 AC187~242V,50HZ
功率 <20W
电源保险丝容量 250V,0.5A
温度范围 -10~40℃
相对湿度 <90%RH
外形尺寸 壁挂箱体尺寸:247X308X90mm(宽X高X厚)
重量 0.1kg
环境防护能力 壁挂仪表防护能力不低于IP62级
累计量显示范围 0~999999t,0~999999Kg
校准时累计量分度值 0.1kg
瞬时流量显示范围 0~9999t/h,0~9999Kg/h
静电放电 接触放电:6kV(试验等级为3级)
电磁兼容 电快速瞬变脉冲群 电源端口:电压峰值:4kV(试验等级为2级)
信号线端口:电压峰值:1kV(试验等级为1级)
抗电磁场福射 频率:80MHz至1000MHz
场强:3V/m(试验等级为2级)
调制:80%调幅,1kHz正弦波
重量信号 非线性误差 <0.03%F.S
传感器激励电压/电流 DC10V,150mA,可连接8个350Ω的传感器
输入信号范围 0~30mV
A/D内码 100000(20mV)
A/D转换速率 100次/秒(典型值,可设置其它速率)
仪表灵敏度 0.2μV/d
线缆长度 模拟传输500m(Max.RVVP6x0.5mm²)
速度信号 速度传感器类型 1:NPN集电极开路光电式
速度传感器电压/电流 DC12V,50mA(Max)
频率范围 1~2000Hz
信号电压幅度 >4V(峰-峰)
最大信号电压幅度 60V(峰-峰)
滞后电压 ±0.3V
线缆长度 模拟传输500m(Max.RVVP3x0.5mm²)
串行通讯 数量 1路(RS232或RS485可选择)
隔离电压 光电隔离1000VDC(Min.)(适用于RS485)
抗雷击能力 10/700us,8KV雷击测试(适用于RS485)
抗静电能力 +-6KV接触放点,+-8KV气隙放电(适用于RS485)
通讯接口 1:RS232(标配)
2:RS485(选配RS485通讯板)
通讯协议 1:ModBus RTU
2:定制用户协议
波特率 600,1200,2400,4800,9600,19200,38400,57600,115200
通讯距离 RS232:25m

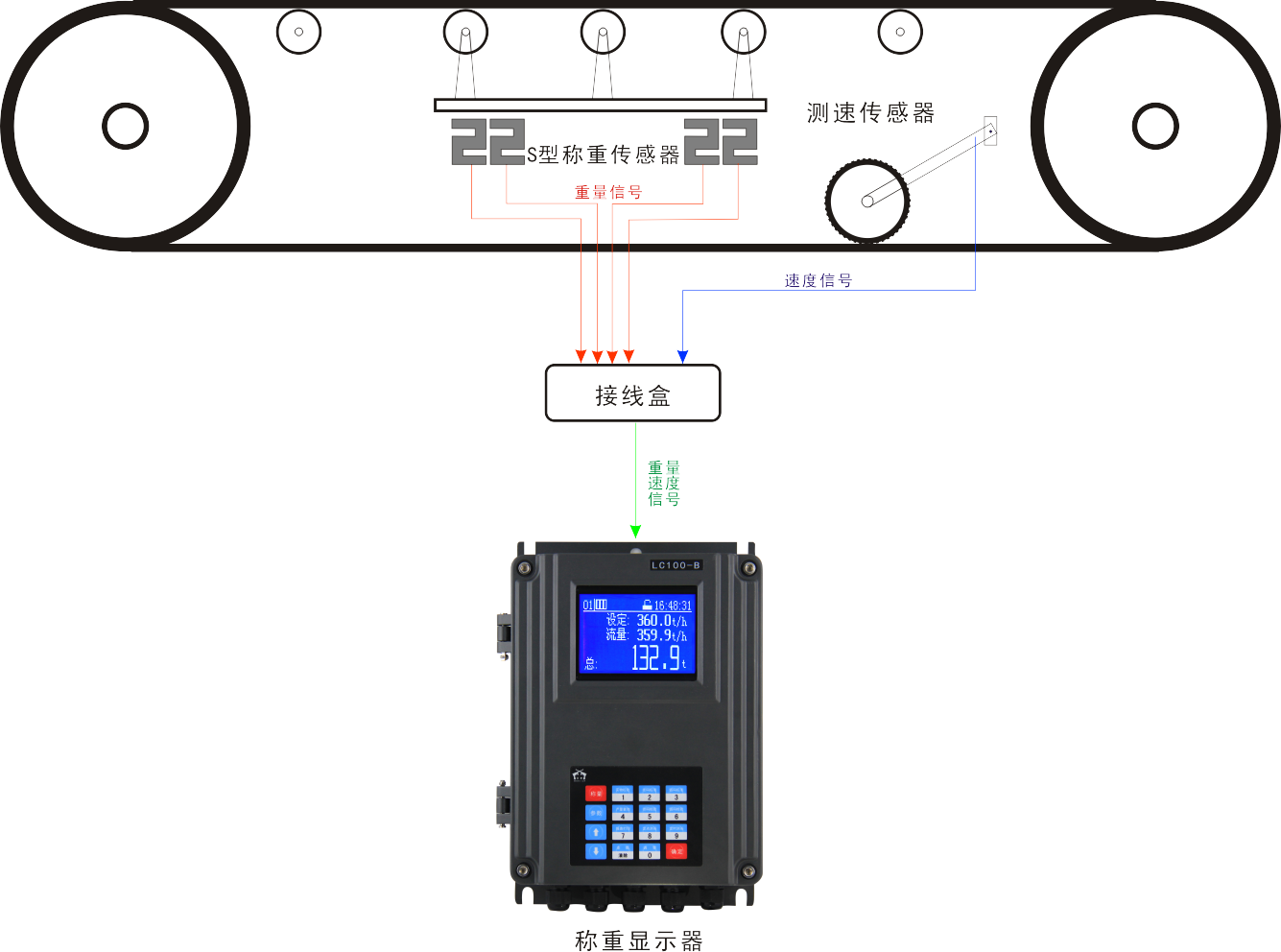

  LC100-B称重仪表应用案例

  通过安装于皮带机上的称重设备,将皮带上的物料重量信号输入到LC100-B仪表,通过测速传感器,将皮带速度转为脉冲信号输入到LC100-B仪表,经过AD转换为数字量,速度脉冲由单片机进行标度变换为速度值,再通内部计算得瞬时流量,累积量。
LC100-B称重仪表应用案例
  系统功能:
  1、存储总累计量、月累计量、日累计量、班累计量。
  2、内置非易失数据存储器,所有数据断电后长期保存
  3、定点定时测长,多圈单圈调零功能,挂码、实物标定和检验功能
