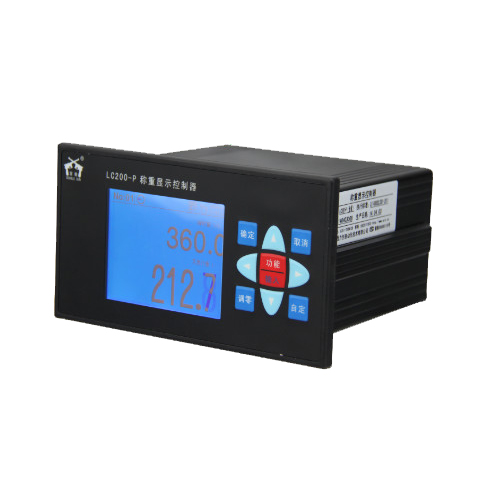

LC200-P4K称重仪表，是一款常用的配料控制型仪表，即配料秤仪表、配料皮带秤仪表。

LC200-P4K称重仪表，外形为盘装式，外型小巧，可嵌入于控制柜中。仪表配置有485通讯接口和4421拓展板。

4421拓展板带有：4路开关量输出、4路开关量输入、2路模拟量输出、1路模拟量输入，即：

• 1路模拟量输入（0~5V/0~10V/4~20mA（默认））
• 2路模拟量输出（~5V/0~10V/4~20mA（默认））
• 3路继电器开关量输出（负载力强）
• 1路光耦开关量输出（高速负载力弱）
• 4路开关量输入

模拟量输出功能：

• 1.PI控制输出
• 2.输出流量信号

模拟量输入功能：

• 1.设定给定流量
• 2.速度信号

开关量输出功能.

• 1.吨脉冲输出
• 2.故障报警输出
• 3.配料皮带机启动
• 4.预给料机启动
• 5.缺料输出
• 6.电流环大屏幕显示累计量（仅限D04）
• 7.电流环大屏幕显示瞬时量（仅限D04）
• 8.电子秤运行
• 9.定量停机

开关量输入功能：

• 1.皮带跑偏
• 2.皮带开停
• 3.单批累计量清零
• 4.启动
• 5.停止
• 6.单圈调零

LC200-P4K称重仪表功能特点：

• (1)图形化人机界面
  • 采用320X240蓝底白字LCD，全中文人机界面，显示直观，操作方便，更有可切换的多语种选择，以适应国际化的应用需求。
• (2)多计量工作模式
  • 仪表具有计量皮带秤、配料皮带秤、定量皮带秤、配料失重秤、定量失重秤、定量加料秤等多种工作模式，可满足用户不同的计量控制需求。
• (3)方便的维护功能
  • 提供多种诊断维护、接口测试等功能操作，方便用对仪表进行维修检查，快速判定系统故障原因。
• (4)齐全的校准功能
  • 具有实物校准、链码校准、挂码校准、流量校准、批累校准、重量校准等多种校准检验功能。
• (5)历史产量查询
  • 可保存一年的，班，日，月产量。
• (6)换表无需标定
  • 仪表重量信号采集模块，出厂校对为统一标准，可以做到换表，只需重输参数，无需调零校秤，售后简单。
• (7)运行事件记录
  • 对设备运行状况，各种对仪表操作动作事件进行记录，可随时查询历史事件发生的日期时间。
• (8)数字化传感方式
  • 重量传感采用数字化通讯方式，二线制远距离传输而无需长线补偿，重量信号0衰减。

LC200-P4K称重仪表技术参数：

—般规格：

• 电源范围：AC85~264V,50/60HZ
• 功率：<15W
• 电源保险丝容量：250V,0.5A
• 温度范围：-10~40℃
• 相对湿度：<90%RH
• 外形尺寸：盘装开孔尺寸：153X78mm(宽X高）
• 盘装箱体尺寸：150X75X140mm(宽X高X深）
• 重量：1.5~3kg
• 环境防护能力：防护能力不低于IP51级
• 累计量显示范围：0~999999t，0~999999Kg
• 校准时累计量分度值：0.1kg
• 瞬时流量显示范围：0~9999t/h，0~9999Kg/h
• 静电放电：接触放电：6kV(试验等级为3级）

电磁兼容：

• 电快速瞬变脉冲群：电源端口：电压峰值：lkV(试验等级为2级）
• 信号线端口：电压峰值：0.5kV(试验等级为1级）
• 抗电磁场福射：频率：80MHz至1000MHz
• 场强：3V/m(试验等级为2级）
• 调制：80%调幅，1kHz正弦波

重量信号：

• 非线性误差：<0.03%F.S
• 传感器激励电压/电流：DC5V，150mA,可连接8个350Ω的传感器
• 输入信号范围：0~15mV
• A/D内码：100000(10mV)
• A/D转换速率：100次/秒(典型值，可设置其它速率）
• 仪表灵敏度：0.1μV/d
• 线缆长度：模拟传输500m(Max.RVVP6x0.5mm)
• 数字传输1200m(Max.RVVP2x0.5mm)

速度信号：

• 速度传感器类型：
  • 1:NPN集电极开路光电式
  • 2:二线制磁电式
  • 3:二线制或三线制（NPN)接近开关
• 速度传感器电压/电流：DC12V,50mA(Max)
• 频率范围：1~2000Hz
• 信号电压幅度：>4V(峰-峰）
• 最大信号电压幅度：60V(峰-峰）
• 滞后电压：±0.3V
• 线缆长度：模拟传输500m(Max.RVVP3x0.5mm)
• 数字传输1200m(Max.RVVP2x0.5mm)

LC200-P4K称重仪表安装方法：

• (1)在安装面板上，根据安装位置开方孔153x78mm。
• (2)将仪表两侧的插条从导轨内抽除，然后将仪表从安装面板前面插入方孔内，然后从面板后面将仪表两侧的插条插入导轨并锁紧固定螺丝。
• (3)到达仪表接线端子的线缆，应在接近端子的地方具有可靠的承重和固定卡子或线槽，以免接线端子由于线缆重力导致滑脱或接触不良。
