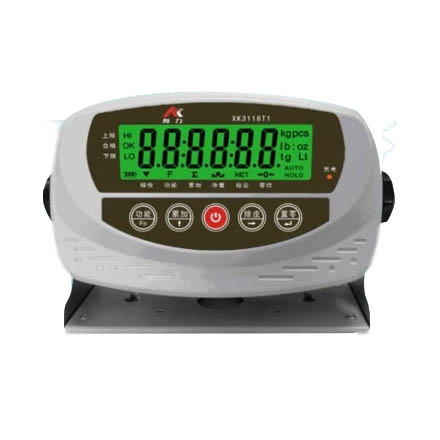

XK3118T1-C(WX)称重显示仪表是无线数传显示仪表,它能在现场中将检测信号以无线数字形式发送仪表端接收并进行显示,解决了现场布线难、移动不便的问题。采用高强抗干扰单片微处理器、2.4G无线传输、高精度△-∑AD转换技术,可应用在平台秤、地磅等场合。
主要功能:累计、计数、上下限显示、RS232通讯。
无线称重系统包括T1-C(WX无线电子称重仪表和T-WX1-A1无线发射器,需要购买以上两款产品才能使用。可以连接一个或者二个无线发射器,连接二个无线发射器时,仪表显示为两个无线发射器相加的重量,无线系统框图如下:
注:如不需要无线功能,仪表通过有线模式直接连接模拟接线盒使用,订货型号:XK3118T1-C。
将模拟接线盒模拟信号通过Δ-ΣA/D转换技术转换为数字信号,通过处理后通过24G无线发射出去,详细使用见无线发射器T-Wx1使用说明书。
接收无线发射器T-WX1-A1的无线数据,经MCU处理显示、RS232数据发送等,可以通过仪表设置选择连接无线发射器T-WX1或者选择本仪表有线连接模拟传感器。
