LC100称重仪表的参数查询及设置方法,附仪表参数表。

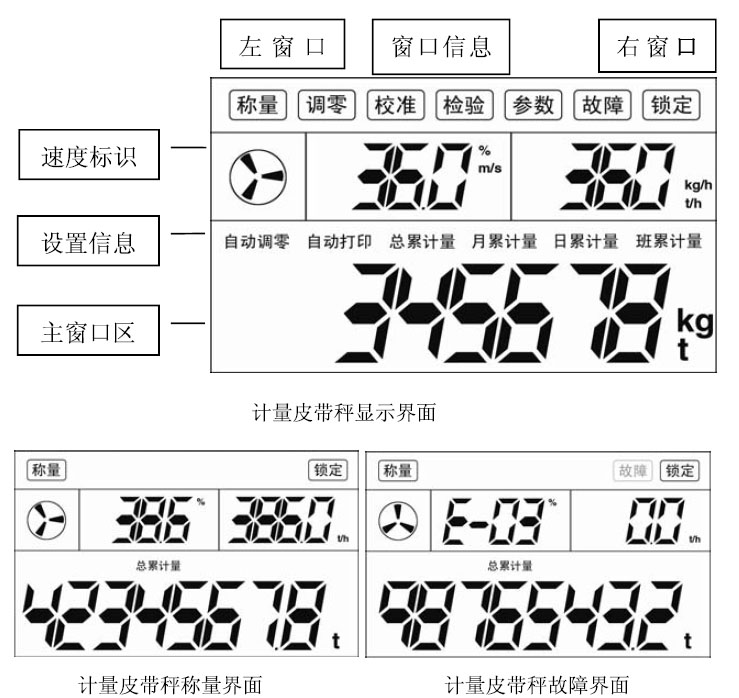

LC100称重仪表显示界面

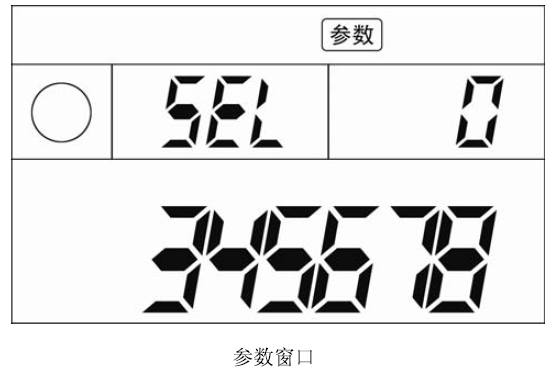

进入参数窗口如上图,窗口信息区将提示时“参数”,右窗口区显示参数号,主窗口显示当前参数值,查询参数可按【上翻】、【下翻】键,进行逐次查询,也在主窗口处输入参数号,按【参数】键,进行跳跃查询,进行跳跃查询时,如无此参数号,主窗口提示"-OVER-"错误信息。
进入参数窗口,在主窗口处输入参数值,按【确定】键修改,主窗口显示新值,如参数值超其设置范围,主窗口提示“-OVER-”错误信息。如当前参数为只读,修改操作无效。
动态参数 | |||||
参数号 | 参数名称 | 设定范围 | 单位 | 权限 | 参数简要说明 |
0 | 软件版本 | 只读 | 无 | 普通用户 | 显示当前软件版本 |
1 | 重量采样 | 只读 | 无 | 普通用户 | 采集模数转换的内码值,与重量成正比 |
2 | 速度采样 | 只读 | 无 | 普通用户 | 采集速度传感器的频率,与皮带运行速度成止比 |
3 | 故障状态 | 只读 | 无 | 普通用户 |
1:重量采样复位错误 2:重量采样停止转换 4:重量采样转换溢出 8:速度频率溢出 16:重量信号线接反 32:垂量超限 64:流量超限 128:24C256参数芯片损坏 256:备用电池低电 512:时蚀晶振不振 同时发生多个错误,故障信息以相加的方式出现 |
4 | 当前日期 | 无 | 普通用户 | 显示格式:年年-月月-日日,修改格式:年年月月口口 | |
5 | 当前时间 | 无 | 普通用户 | 显示格式:时时-分分-秒秒,修改格式:时时分分秒秒 | |
6 | 总累计量 | 0 |
t kg |
管理用户 | 皮带秤从运行开始所累计的总量,输入0,,将清除所有累计量 |
计量参数 | |||||
20 | 零点 | 1~999999 | 无 | 管理用户 | 可通过手动调零或自动调零白动得出零点值。注意:此参数直接影响皮带秤的准确度,调零后不可以随意修改。 |
21 | 量程系数 | 1~9999999 | 无 | 管理用户 | 单位变换系数,可通过实物校验、挂码校准、链码校准自动得出量程系数。注意:此参数直接影响皮带秤的准确度,校秤后不可以随意修改。 |
22 | 重量采样模式 | 0~1 | 无 | 管理用户 |
0:称重传感器输出的信号,经A/D转换数字滤波和灵敏度修正,得到AD转换值。10mV对应的重量采样值为100000。 1:重量内给,仪表内部给一个净重采样值,调零对其无效。 |
23 | 速度采样模式 | 0~2 | 无 | 管理用户 |
0:速度实测,可从外部设备采回一个与速度成线性的方波信号。 1:速度内给,仪表内部持续给定一个恒定的速度值。 2:皮带开停,可从仪表开关量输入或速度端口SD和GND短接,得到一个开停信号,速度由仪表内部给一个恒定的速度值,不可用于变速皮带秤。 |
24 | 内给重量 | 0.1~99999.9 | kg,g | 管理用户 | 当重量采样的参数值设置为重量内给时,内给重量的具体值。 |
25 | 内给速度 | 0.001~10.000 | m/s | 管理用户 | 当速度采样的参数值设置为速度内给时,内给速度的具体值。 |
26 | 挂码重量 | 0.1~999.9 | kg,g | 管理用户 |
进行挂码校准或检验时,所挂砝码的重量。 注意:此参数的准确性直接影响挂码校准或挂码检验的准确性。 |
27 | 链码规格 | 0.1~999.9 | kg/mg/m | 管理用户 |
进行链码校准或检验时,链码的规格。 注意:此参数的准确性直接影响链码校准或链码检验的准确性。 |
28 | 皮带周长 | 0.2~9999.999 | m | 管理用户 |
通过执行“定点皮带测长”或“定时皮带测长”后自动产生数据。也可手动输入实际测量的带长。 注意:此参数的准确性直接影响零点的准确性。 |
29 | 称量段长 | 0.05~9.999 | m | 管理用户 |
根据皮带秤架的实际有效称量段长度来手动输入数据。 注意:此参数直接影响皮带秤的准确度,校秤后不可以随意修改。 |
30 | 测速规格 | 1~99999.99 | Hz/m | 管理用户 |
把方波换算成速度的系数,皮带测长完后,不可修改。 测速规格换算公式:K=FpL K:测速规格。 Fp:测速轮或测速辊筒转一周传感器发出的脉冲数。 L:测速轮或测速辊筒周长。 注意:此参数直接影响皮带秤的准确度,校秤后不可以随意修改。 |
31 | 重量单位 | 0~1 | 无 | 管理用户 |
0:t,仪表最小显示单位kg,最大显示单位t,跟秤实际流量进行设定(默认)。 1:kg,仪表最小显示单位g,最人显示单位kg,跟秤实际流量进行设定。 |
32 | 累计量小数位显示位数 | 0~3 | 无 | 管理用户 |
0:累计量小数位数0位。 1:累计量小数位 2:累计量小数位数2位。 3:累计量小数位数3位。 |
33 | 累计类别 | 1~4 | 无 | 管理用户 |
0:工作界面,默认累计量为-总累计量 1:工作界面,默认累计量为-月累计量 2:工作界面,默认累计量为-日累计量 3:工作界面,默认累计量为-班累计量 |
运行设定 | |||||
40 | 最大流量 | 0.1~9999.9 | t/h,kg/h | 管理用户 | 最大流量,务必在秤所能承受的流量范围内 |
41 | 自动调零 | 0~1 | 无 | 管理用户 |
0:禁止,当门动调零设为禁止时,将不允许皮带秤自动调零。 1:允许,当自动调零设为允许时,称量主界面将显示自动调零状态标志。当皮带输送机进行空皮带运行时,仪表开始进行自动调零,当符合零点更新的条件时,零点被自动更新。 |
42 | 调零限幅值 | 1~99999 | 无 | 管理用户 | 允许皮带调零的最大限幅值,当(重量采样值一零点值)<调零限幅值时,允许进行调零,否则不可以进行调零。 |
43 | 流量死区设置 | 0~1 | 无 | 管理用户 |
0:无死区,死区功能无效。 1:有死区,死区功能有效。(默认) 2:手动设置死区 |
44 | 流量死区范围 | 0~99.9 |
t/h kg/h |
管理用户 | 死区功能有效情况下,流量小于死区范围时,流量为零,累计最不进行累计。注意:在执行单圈调零后,流量死区设进为0或1时,仪表将门动得出死区范围,一般情况下,用户不必进行修改。 |
45 | 最多校准圈数 | 1~5 | 无 | 管理用户 | 挂码校准,链码校准,调零最大圈数。 |
46 | 左窗内容 | 1~4 | 无 | 管理用户 |
1:负荷率,左窗口显示负荷率。(默认) 2:速度,左窗口显示速度。 3:时间,左窗口显示时间。 4:日期,左窗口显示日期。 |
47 | 锁键时间 | 15~240 | s | 管理时间 | 在工作界面下等待“锁键时间”后自动注销用户,当设置为240秒时,仪表将不再锁键。 |
通讯设定 | |||||
50 | 本机地址 | 1~255 | 无 | 管理用户 | 仪表与上微机通讯地址。 |
51 | 通讯速率 |
600 1200 2400 4800 9600 19200 38400 57600 |
BPS | 管理用户 | 仪表与上微机通讯的波特率,仪表通讯速率要与上微机波特一致,并且必须为下列数值中的一个。600,1200,2400,4800,9600(默认),19200,38400,57600 |
52 | 通讯协议 | 0~1 | 无 | 管理用户 |
0:M0DBUS_RTU,采用M0DBUS_RTU通讯协议与上微机的通讯协议,偶校验(默认)。 1:XK3101-48,采用XK3101仪表通讯协议与上微机的通讯协议,无校验。 |
换班设定 | |||||
60 | 换月日期 | 1~28 | 无 | 管理用户 | 月累计量在设定值这天淸零 |
61 | 1班开始时间 | 0~2359 | 无 | 管理用户 | 显示格式:时时分分,修改格式:时时分分 |
62 | 2班开始时间 | 0~2359 | 无 | 管理用户 | 显示格式:时时分分,修改格式:时时分分 |
63 | 3班开始时间 | 0~2359 | 无 | 管理用户 | 显示格式:时时分分,修改格式:时时分分 |
64 | 4班开始时间 | 0~2359 | 无 | 管理用户 | 显加格式:时时分分,修改格式:时时分分 |
其他设定 | |||||
80 | 普通用户密码 | 1~99999999 | 无 | 管理用户 |
出厂默认值1,非登录用户,无法修改或查看 注意:禁止与管理用户密码设为一致 |
81 | 管理用户密码 | 1~99999999 | 无 | 管理用户 |
出厂默认值2,非登录用户,无法修改或查看 注意:禁止与普通用户密码设为一致 |
82 | 参数备份 | 12345678 | 无 | 管理用户 | 输入12345678进行参数备份 |
83 | 参数恢复 | 87654321 | 无 | 管理用户 | 输入87654321用备份参数进参数恢复 |
84 | 生产序号 | 只读 | 无 | 管理用户 | 仪表的追溯信息,注意:此参数请纸质备份 |
85 | 机器序号 | 只读 | 无 | 管理用户 | 仪表电子标签,注意:此参数请纸质备份 |
