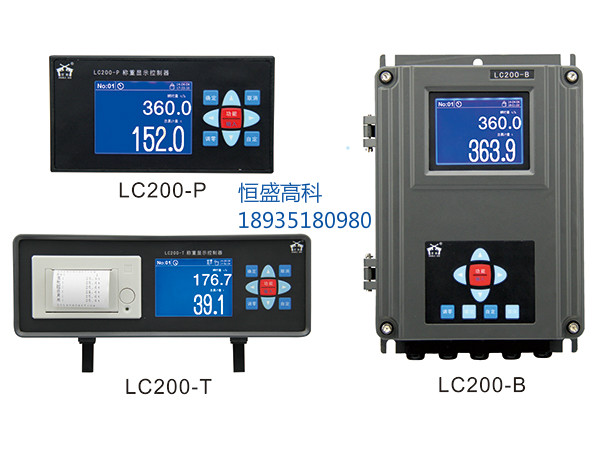

LC200称重仪表提供多种诊断维护、接口测试等功能操作，方便用对仪表进行全面的维修检查，快速判定系统故障原因。



　　本文恒盛高科以图文方式为您介绍LC200称重仪表的安装配线方法，包括模拟量输入输出接口、开关量接口、重量接口、速度接口、通讯接口、打印机接口和电源接口的连接方法。

　　LC200称重仪表配线注意事项



• 　　(1)LC200称重仪表电源输入口及接地用接线柱必须可靠接地。
• 　　(2)LC200称重仪表通电前应认真核实输入电压是否与要求一致。
• 　　(3)禁止将传感器信号电缆与电源电缆、电气电缆混合布线，应保持合理距离（按相关规范布线），以避免可能造成的干扰与感应雷击。
• 　　(4)控制器背面接口电缆自处应留有足够的自由空间与自由长度，以便于维修时拔插。
• 　　(5)禁止利用仪表的输出电压为本操作手册规定之外的设备供电。
• 　　(6)为过电流保护与停电维护的方便，建议将仪表通过空气开关与电源相连。



　　1 配线要求



• 　　(1) 屏蔽电缆的屏蔽层不可悬空，屏蔽层接入各自的SHIE端子。
• 　　(2) 为了减少重量信号被干扰的程度，重量信号和速度信号建议不要使用同一根屏蔽电缆，使用独立的屏蔽电缆。
• 　　(3) 重量信号线长度在60m以内可以采用四芯屏蔽电缆(RVVP4X0.5mm2)，超过60m推荐使用六芯屏蔽电缆(RVVP6X0.5mm2)，电缆zui长距离为300m。
• 　　(4) 速度信号线推荐使用三芯屏蔽电缆(RVVP3X0.5mm2)，电缆zui长距离为300m。
• 　　(5) 模拟量输入、输出信号线推荐使用二芯屏蔽电缆(RVVP2X0.5mm2)，电缆zui长距离为500m。
• 　　(6) RS485通讯线推荐使用二芯屏蔽电缆(RVVP2X0.5mm2)，电缆zui长距离为1200m。
• 　　(7) CAN通讯线根据通讯距离长度，选用2X0.5mm2或2X1mm2双绞线屏蔽电缆，电缆zui长距离为l0km(5Kbps)。
• 　　(8) 以太网通讯线选用5类以上双绞线。
• 　　(9) 开关量输入、输出信号线选用导线截面积不小于0.5mm2多股软线护套电缆或屏蔽电缆。



　　2 接线端子布局

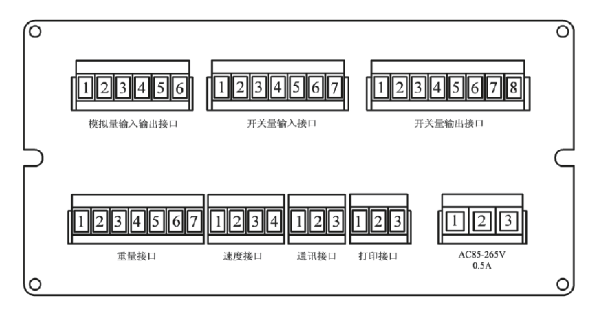

　　2.1 LC200-P盘装式仪表接线端子布局

　　LC-200-B（盘装）接线端子布局

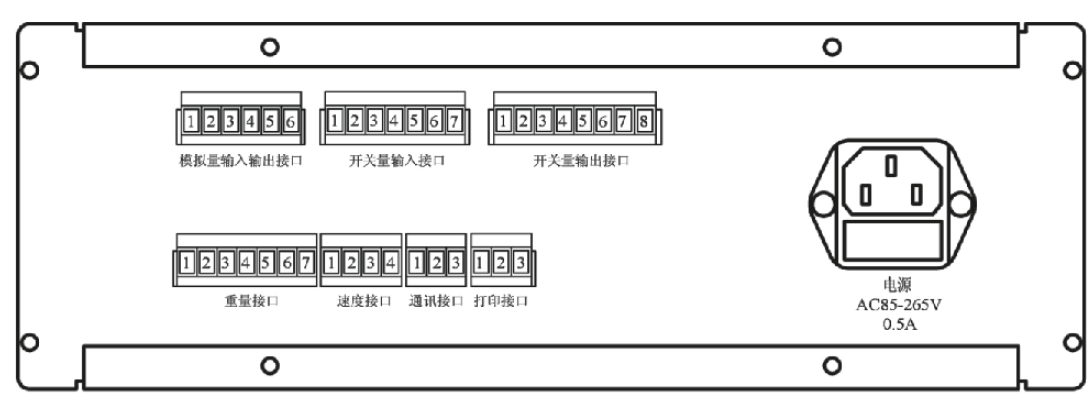

　　2.2 LC200-T台式仪表接线端子布局


　　LC-200-T（台式）接线端子布局

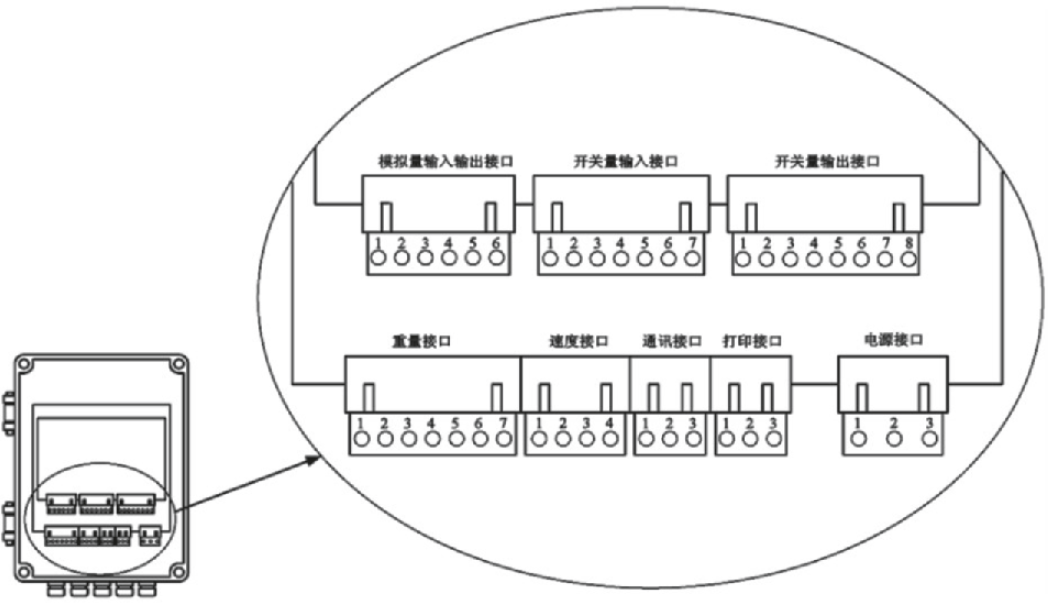

　　2.3 LC200-B壁挂式仪表接线端子布局

　　
LC-200-B（壁挂式）接线端子布局



　　3 模拟量输入输出接口的连接

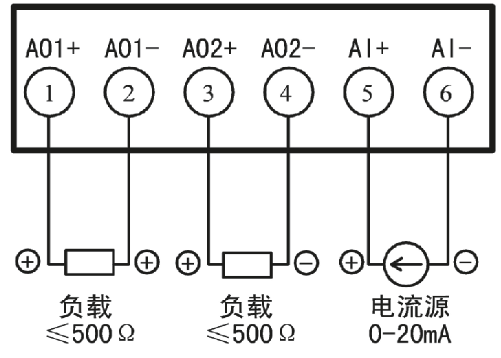

　　模拟量输入输出接口的电流范围为0-20mA，连接如下图所示。



　　4 开关量接口的连接

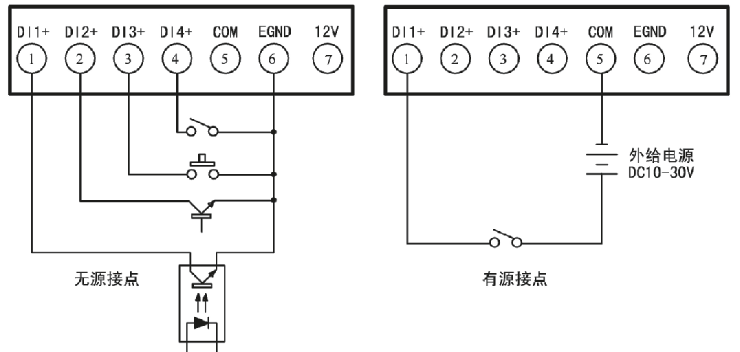

　　4.1 开关量输入接口的连接



　　开关量输入接口可外接无源接点或外接10-30V直流电压信号。



　　下图举例说明了4路外接无源触点和1路外给直流电压信号的例子。

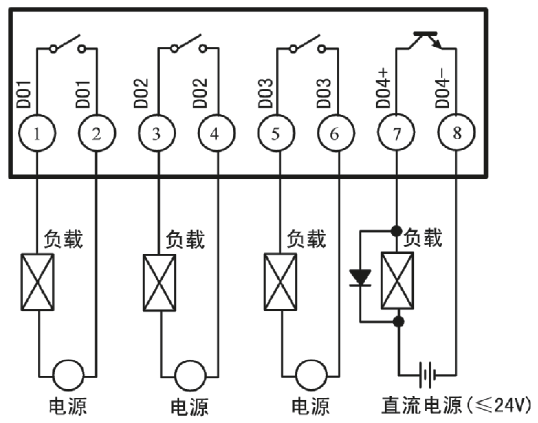

　　4.2 开关量输出接口的连接



　　开关量输出接口第1、2、3路为继电器触点输出，第4路为光隔0C门输出。因此第1、2、3路可直接控制外部负载如接触器等设备，第4路需外给直流电压(zui大24V)才能控制负载注意外部负载。



　　注意：对于第1、2、3路的外部负载不要超过继电器触点容量，第4路外部负载电流不要超过光隔的zui大负载能力。

　　5 重量接口的连接

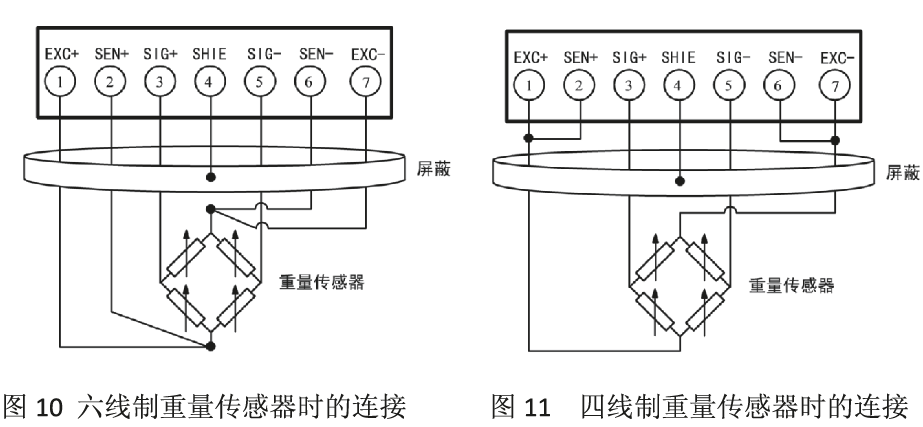

　　LC200系列称重仪表具有2种重量信号的连接方式：模拟方式和数字方式。当采取模拟方式时，外部重量传感器直接接入重量接口。

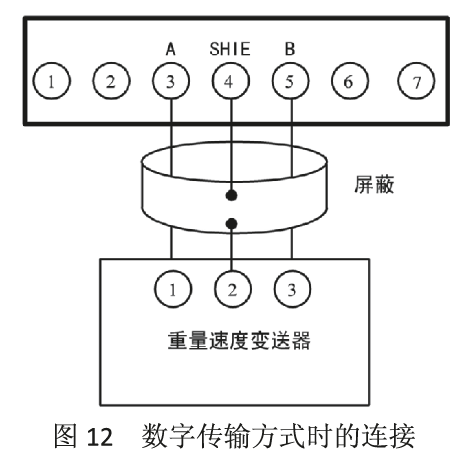

　　当采取数字方式时，重量接口将通过RS485数据总线通讯方式，获取在远程安装的重量速度变送器采集到的重量信号（也包括速度信号）。

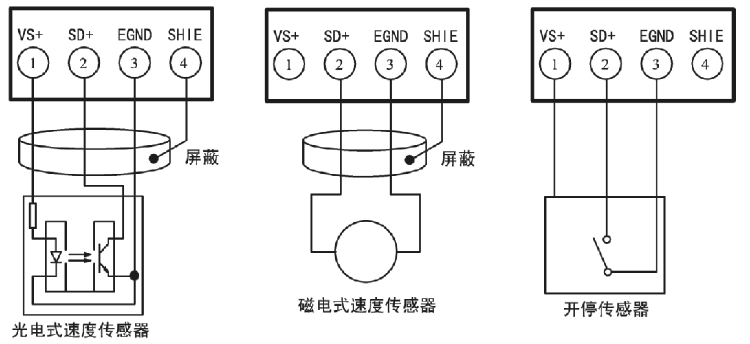

　　6 速度接口的连接



　　速度传感器通常具有2种类型：光电式速度传感器和磁电式速度传感器，当仪表设置为速度内给方式时，速度传感器也可采用皮带开停传感器代替。



　　当重量采用数字方式连接时，速度信号将由远程的重量速度变送器提供，故速度接口空闲不用。

　　7 通讯接口的连接

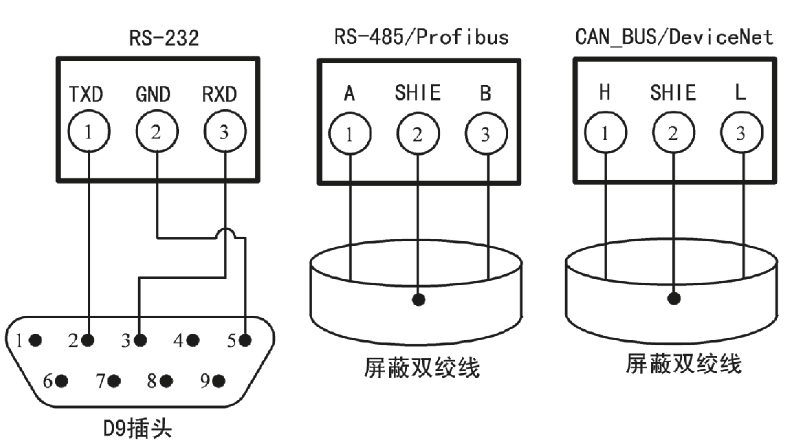

　　LC200系列称重仪表通过可选的通讯接口板，支持RS232、RS485、Profibus、CANBUS、Ethernet等通讯方式。下图显示了不同方式时的连接方法。采用Ethernet通讯方式时，仪表将另外提供标准的RJ45网络插座供连接。

　　8 打印机接口的连接

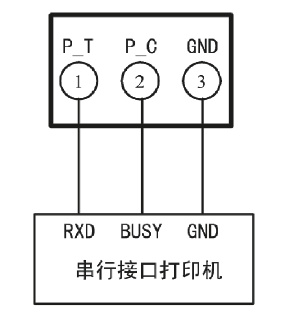

　　打印接口与外接串行通讯微型打印机器连接。

　　9 电源接口的连接

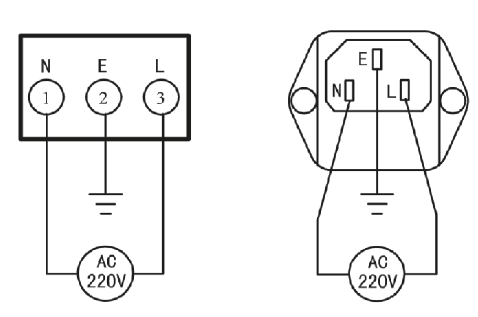

　　外接单相220V交流电源，并注意E极应连接到可靠的接地线上。
