LC200称重仪表具有计量皮带秤、配料皮带秤、定量皮带秤、配料失重秤、定量失重秤、定量加料秤等多种工作模式,可满足用户不同的计量控制需求。本文恒盛高科为您介绍LC200称重仪表应用于计量皮带秤的案例。
工作原理

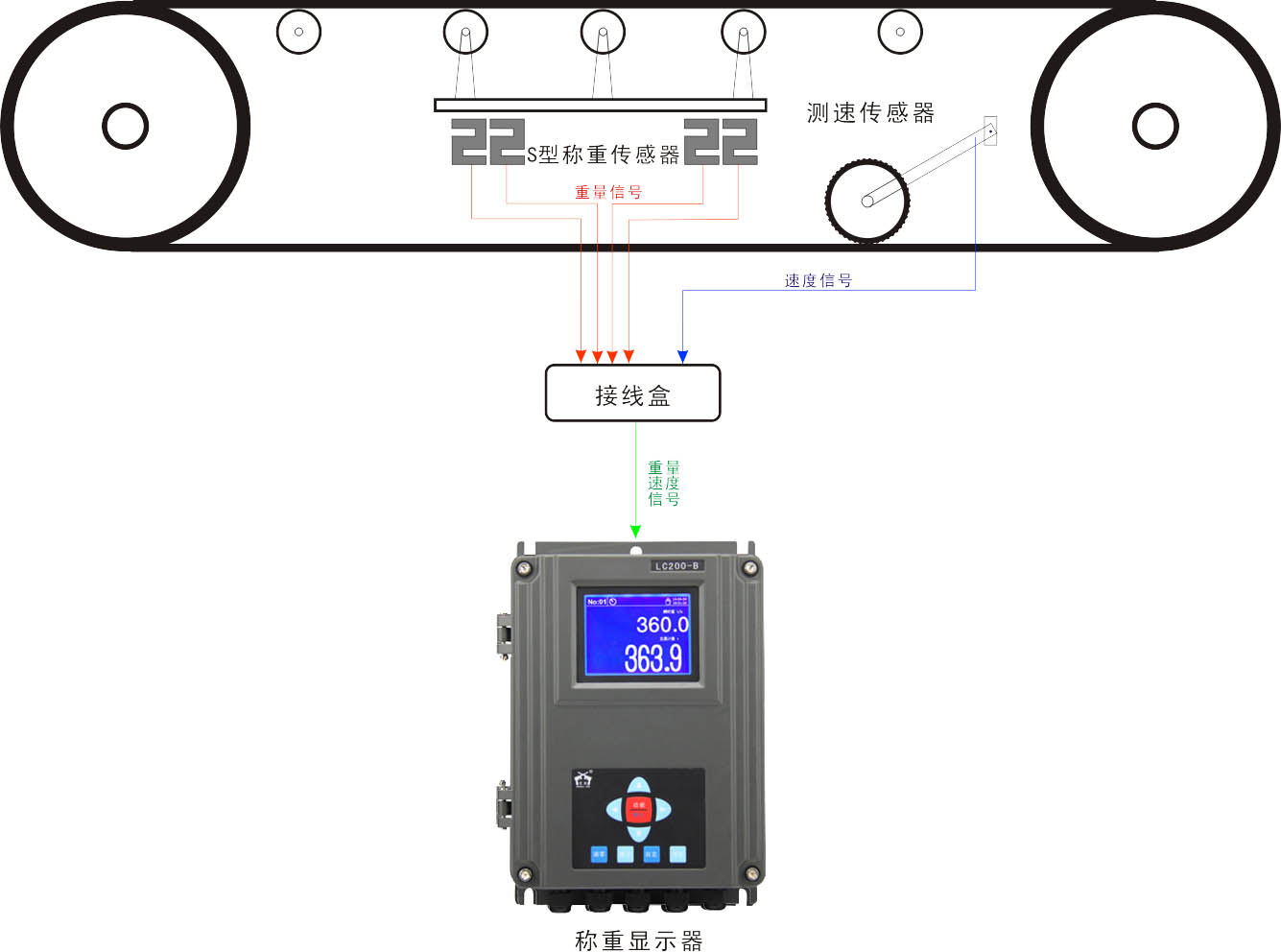

上图显示了该应用案例的工作原理,通过安装于皮带机上的称重设备,将皮带上的物料重量信号输入到LC200称重仪表;通过测速传感器,将皮带速度转为脉冲信号输入到称重仪表,经过AD转换为数字量,速度脉冲由单片机进行标度变换为速度值,再通内部计算得瞬时流量,累积量。
系统功能
1、存储总累计量、月累计量、日累计量、班累计量。
2、内置非易失数据存储器,所有数据断电后长期保存
3、定点定时测长,多圈单圈调零功能,挂码、实物标定和检验功能
可选部件
重量传感器:S型传感器(全悬浮秤架),箱式传感器(单托棍秤架)。
速度传感器:GS150光电式速度传感器,GS100磁电式传感(抗高温),FS147防水传感器(防水防泥沙密封性强),GS130上皮带测速传感器(测上皮带速度精度高)。
称重仪表:LC200系列称重仪表(功能完善),LC400系列称重仪表(操作简单,功能多)。
接线盒:普通皮带秤接线盒,数字皮带秤接线盒(AD前置,传输距离远,信号不衰减)只能与LC200,LC400系列配套。
