LC200称重仪表适用于计量皮带秤、配料皮带秤、定量控制皮带秤、配料失重秤、定量失重秤、定量加料秤、配料螺旋秤等。本文恒盛高科为您介绍LC200配料皮带秤仪表应用案例,包括连续式配料皮带秤应用案例、预给料配料皮带秤应用案例、预给料双调节配料皮带秤应用案例、定量配料皮带秤应用案例。

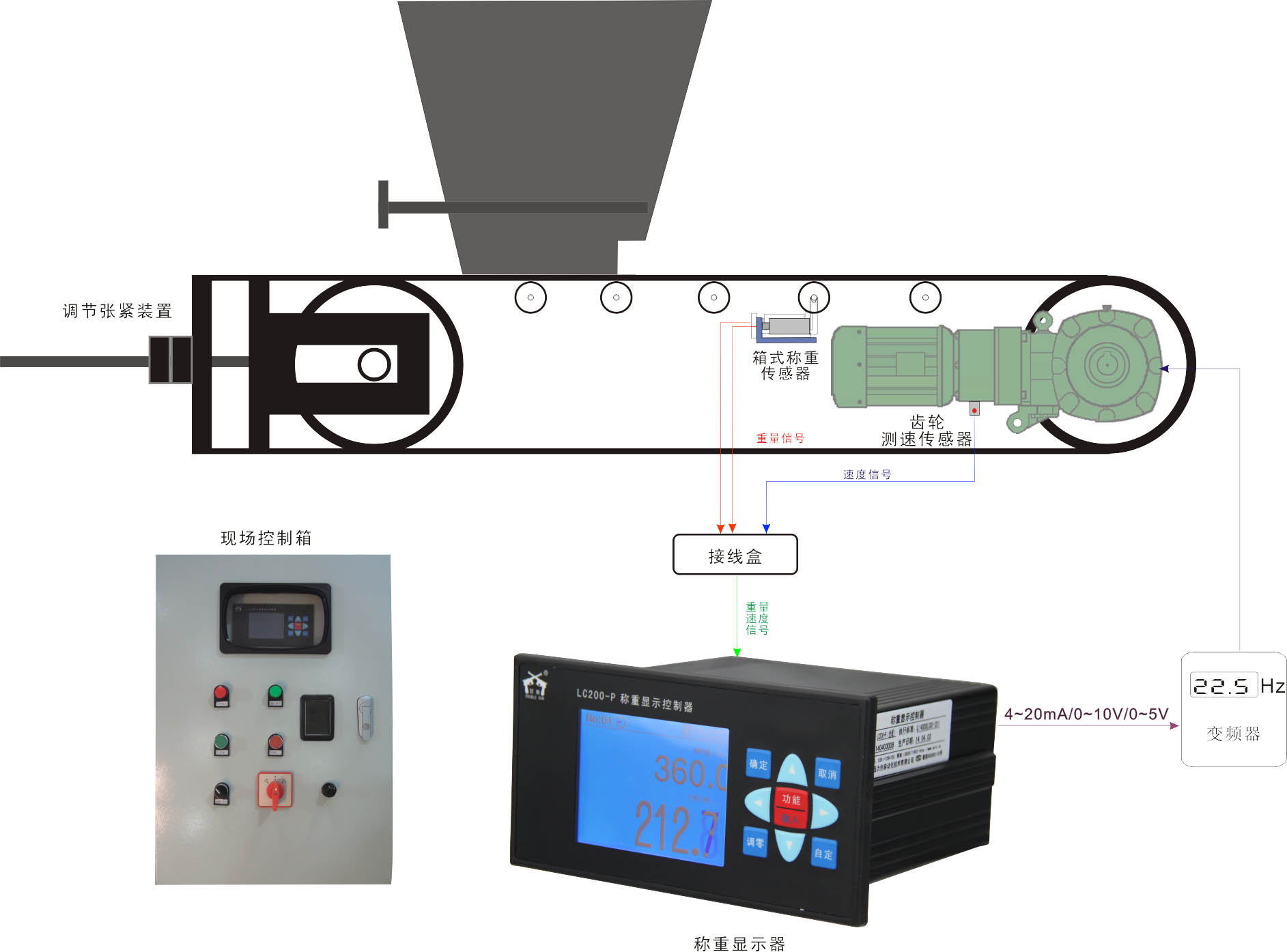

LC200仪表连续式配料皮带秤应用案例
工作原理
称重传感器检测到的重量信号与速度传感器检测到的速度信号送入仪表,经过模数转换,滤波整形,仪表计算,得出瞬时流量及累计量。仪表通过PID调节,调节变频器,控制瞬时流量,达到设定流量一致。
系统功能
-
1、存储总累计量、月累计量、日累计量、班累计量。
-
2、内置非易失数据存储器,所有数据断电后长期保存。
-
3、定点定时测长,多圈单圈调零功能,挂码、实物标定和检验功能。
-
4、有PID设定,比例系数,积分时间,微分时间,zui大流量。
-
5、可以通4~20Ma/0~10V设定流量,反馈流量。
-
6、可以采集变频器输出的4~20Ma/0~10V/脉冲信号(小于2000hz)做为速度信号。
-
7、缺料报警信号。
-
8、缺料仓壁振打信号。
可选配件
-
重量传感器:S型传感器,箱式传感器,波纹管传感器。
-
速度传感器:编码器,GTS-211型速度传感器,GS150光电式传感,GS100磁电式传感(抗高温),FS147防水传感器(防水防泥沙密封性强)。
-
称重仪表:LC200系列(功能完善),LC400系列(操作简单,功能多)。
-
接线盒:普通皮带秤接线盒,数字皮带秤接线盒(AD前置,传输距离远,信号不衰减)。

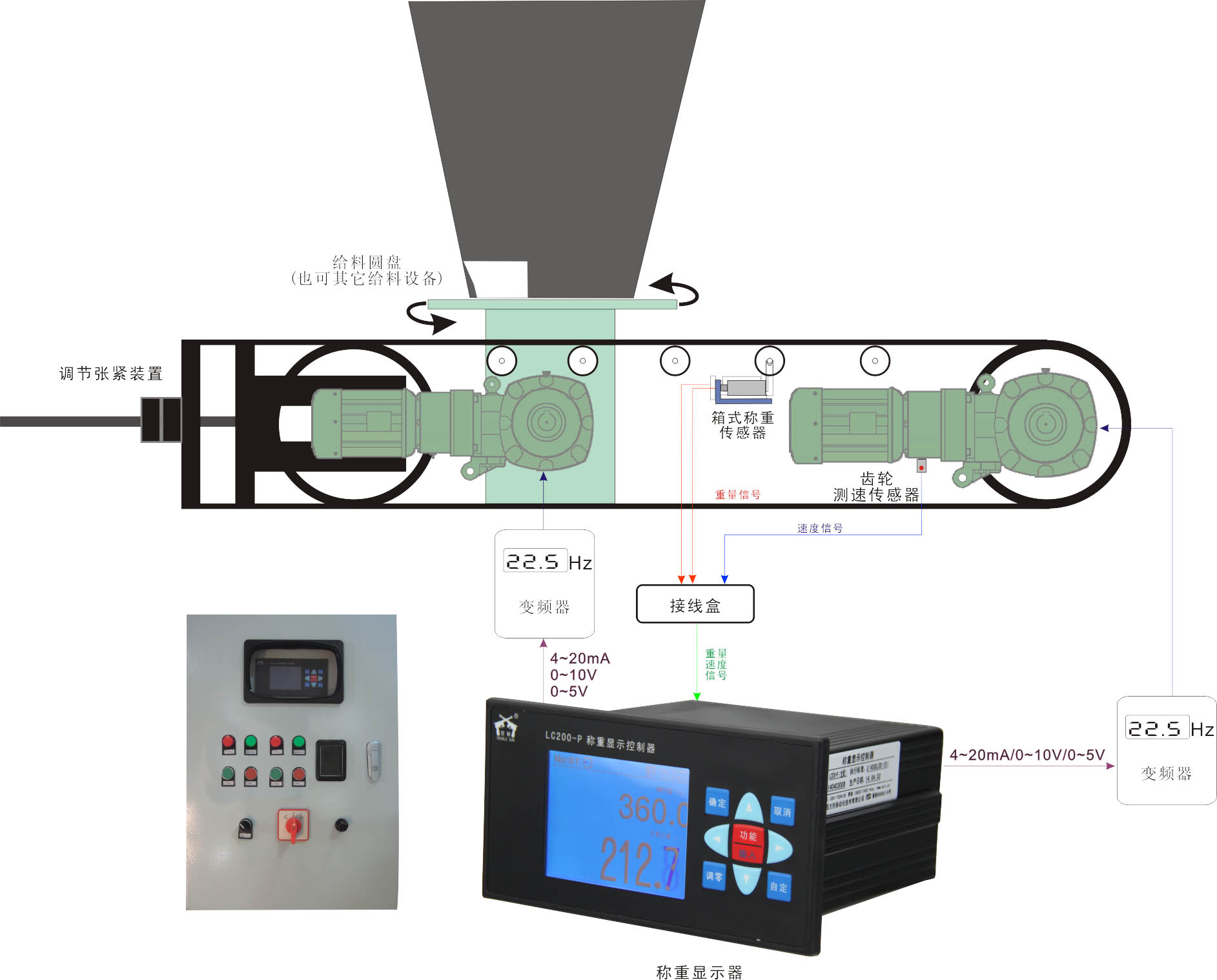

LC200仪表预给料配料皮带秤应用案例
工作原理
称重传感器检测到的重量信号与速度传感器检测到的速度信号(因为是恒速皮带,也可用开停信号)送入仪表,经过模数转换,滤波整形,仪表计算,得出瞬时流量及累计量。仪表通过PID调节,调节变频器,控制给圆盘转速(或其它给料设备下料速),从而控制瞬时流量达到与设定流量一致。本统同时还会控计量皮带,使计量皮带运转速度与给料设备下料速成正比关系,目的是让称量皮带上的负荷即物料厚度相对稳定,以提高称量精度。
系统功能
-
1、存储总累计量、月累计量、日累计量、班累计量。
-
2、内置非易失数据存储器,所有数据断电后长期保存
-
3、定点定时测长,多圈单圈调零功能,挂码、实物标定和检验功能
-
4、有PID设定,比例系数,积分时间,微分时间,zui大流量
-
5、可以通4~20Ma/0~10V设定流量,反馈流量
-
6、可以采集变频器输出的4~20Ma/0~10V/脉冲信号(小于2000hz)做为速度信号
-
7、缺料报警信号
-
8、缺料仓壁振打信号
-
9、辅助控制信号
-
10、PID调节使能信号
可选配件
-
重量传感器:S型传感器,箱式传感器,波纹管传感器。
-
速度传感器:编码器,GTS-211型速度传感器,GS150光电式传感,GS100磁电式传感(抗高温),FS147防水传感器(防水防泥沙密封性强)。
-
开停传感器:KT-01开停传感器
-
称重仪表:LC200系列(功能完善),LC400系列(操作简单,功能多)。
-
接线盒:普通皮带秤接线盒,数字皮带秤接线盒(AD前置,传输距离远,信号不衰减)。

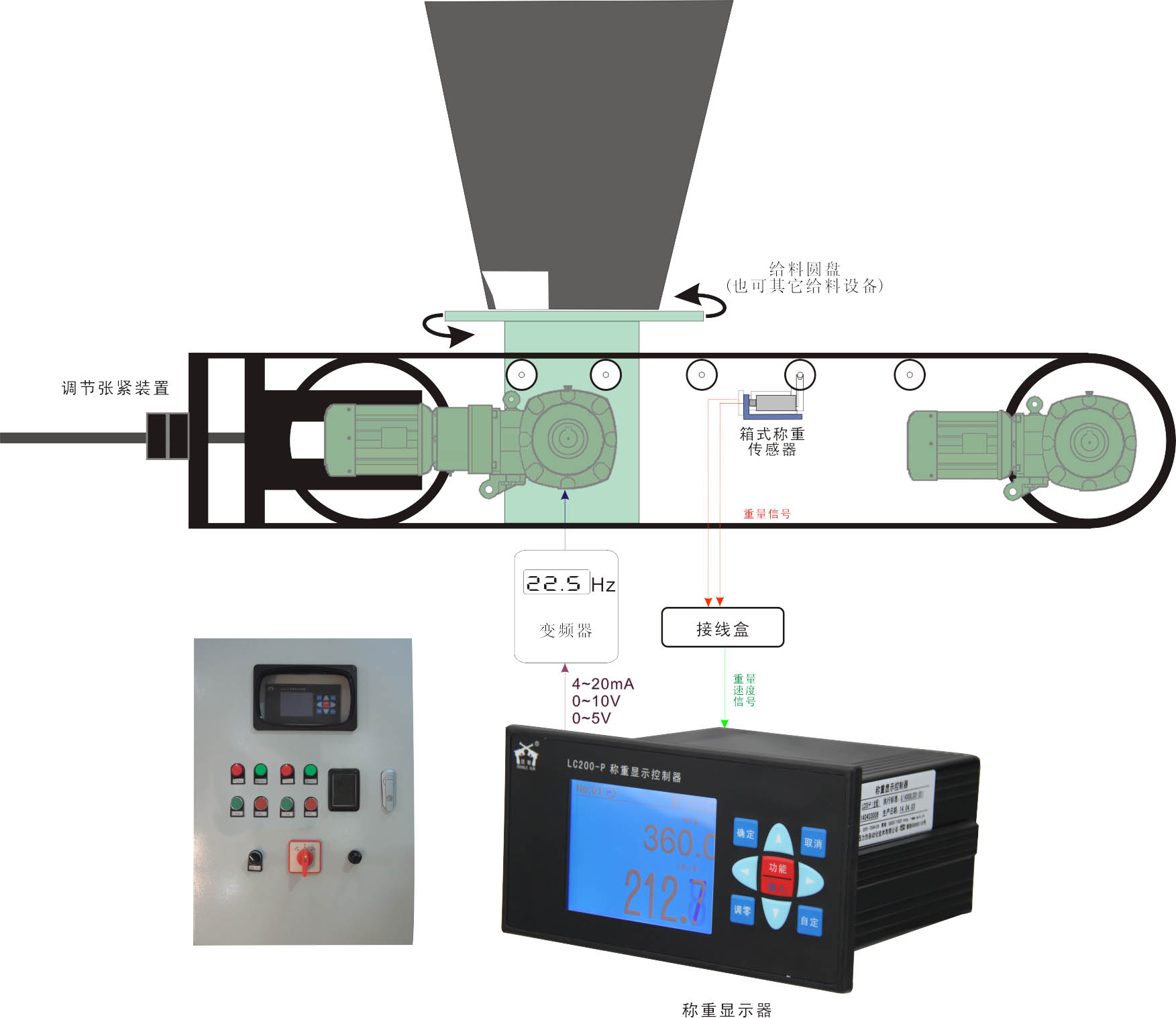

LC200仪表预给料双调节配料皮带秤应用案例
工作原理
称重传感器检测到的重量信号与速度传感器检测到的速度信号送入仪表,经过模数转换,滤波整形,仪表计算,得出瞬时流量及累计量。仪表通过PID调节,调节变频器,控制给圆盘转速(或其它给料设备下料速),从而控制瞬时流量达到与设定流量一致。本统同时还会控计量皮带,使计量皮带运转速度与给料设备下料速成正比关系,目的是让称量皮带上的负荷即物料厚度相对稳定,以提高称量精度。
系统功能
-
1、存储总累计量、月累计量、日累计量、班累计量。
-
2、内置非易失数据存储器,所有数据断电后长期保存。
-
3、定点定时测长,多圈单圈调零功能,挂码、实物标定和检验功能。
-
4、有PID设定,比例系数,积分时间,微分时间,zui大流量。
-
5、可以通4~20Ma/0~10V设定流量,反馈流量。
-
6、可以采集变频器输出的4~20Ma/0~10V/脉冲信号(小于2000hz)做为速度信号。
-
7、缺料报警信号。
-
8、缺料仓壁振打信号。
-
9、辅助控制信号。
-
10、PID调节使能信号。
可选配件
-
重量传感器:S型传感器,箱式传感器,波纹管传感器。
-
速度传感器:编码器,GTS-211型速度传感器,GS150光电式传感,GS100磁电式传感(抗高温),FS147防水传感器(防水防泥沙密封性强)。
-
称重仪表:LC200系列(功能完善),LC400系列(操作简单,功能多)。
-
接线盒:普通皮带秤接线盒,数字皮带秤接线盒(AD前置,传输距离远,信号不衰减)。

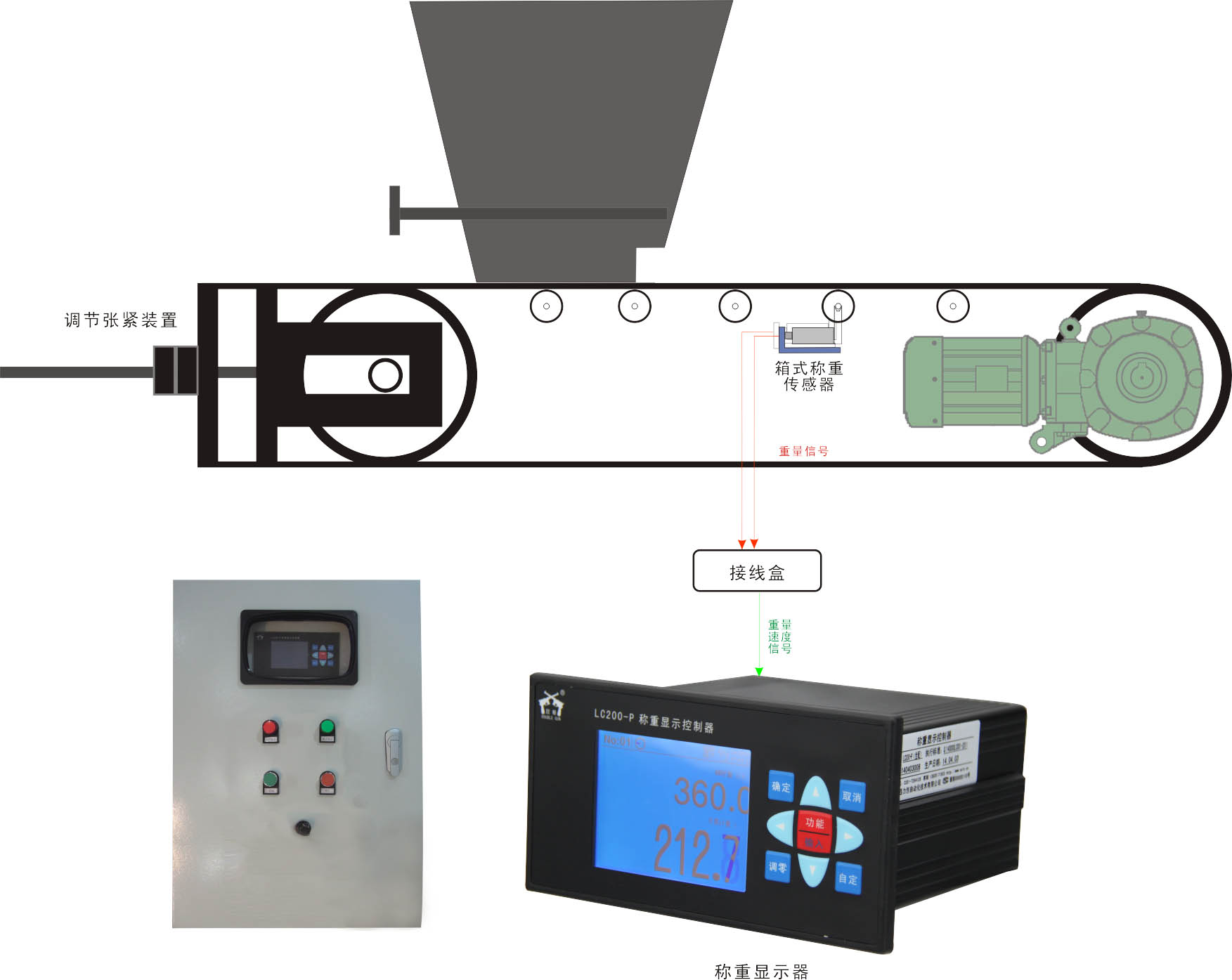

LC200仪表定量配料皮带秤应用案例
工作原理
称重传感器检测到的重量信号与速度传感器检测到的速度信号(如果是恒速皮带也可用)送入仪表,经过模数转换,滤波整形,仪表计算,得出瞬时流量及累计量。仪表实时比对定值累计量与设定定值,当定值累计量>=(设定定值-定值提前量)时,仪表发出停止信号,停止设备。
系统功能
-
1、存储总累计量、月累计量、日累计量、班累计量。
-
2、内置非易失数据存储器,所有数据断电后长期保存
-
3、定点定时测长,多圈单圈调零功能,挂码、实物标定和检验功能
-
4、有快慢出料功能(需要有变频器与减速电机)
-
5、可以通4~20Ma/0~10V设定设定定值
-
6、可以采集变频器输出的4~20Ma/0~10V/脉冲信号(小于2000hz)做为速度信号。
-
7、有定量完成信
-
8、有定量超差报警信号
-
9、有提前量自校功能
可选配件
-
重量传感器:S型传感器,箱式传感器,波纹管传感器。
-
速度传感器:编码器,GTS-211型速度传感器,GS150光电式传感,GS100磁电式传感(抗高温),FS147防水传感器(防水防泥沙密封性强)。
-
开停传感器:KT-01开停传感器
-
称重仪表:LC200系列(功能完善),LC400系列(操作简单,功能多)。
-
接线盒:普通皮带秤接线盒,数字皮带秤接线盒(AD前置,传输距离远,信号不衰减)。

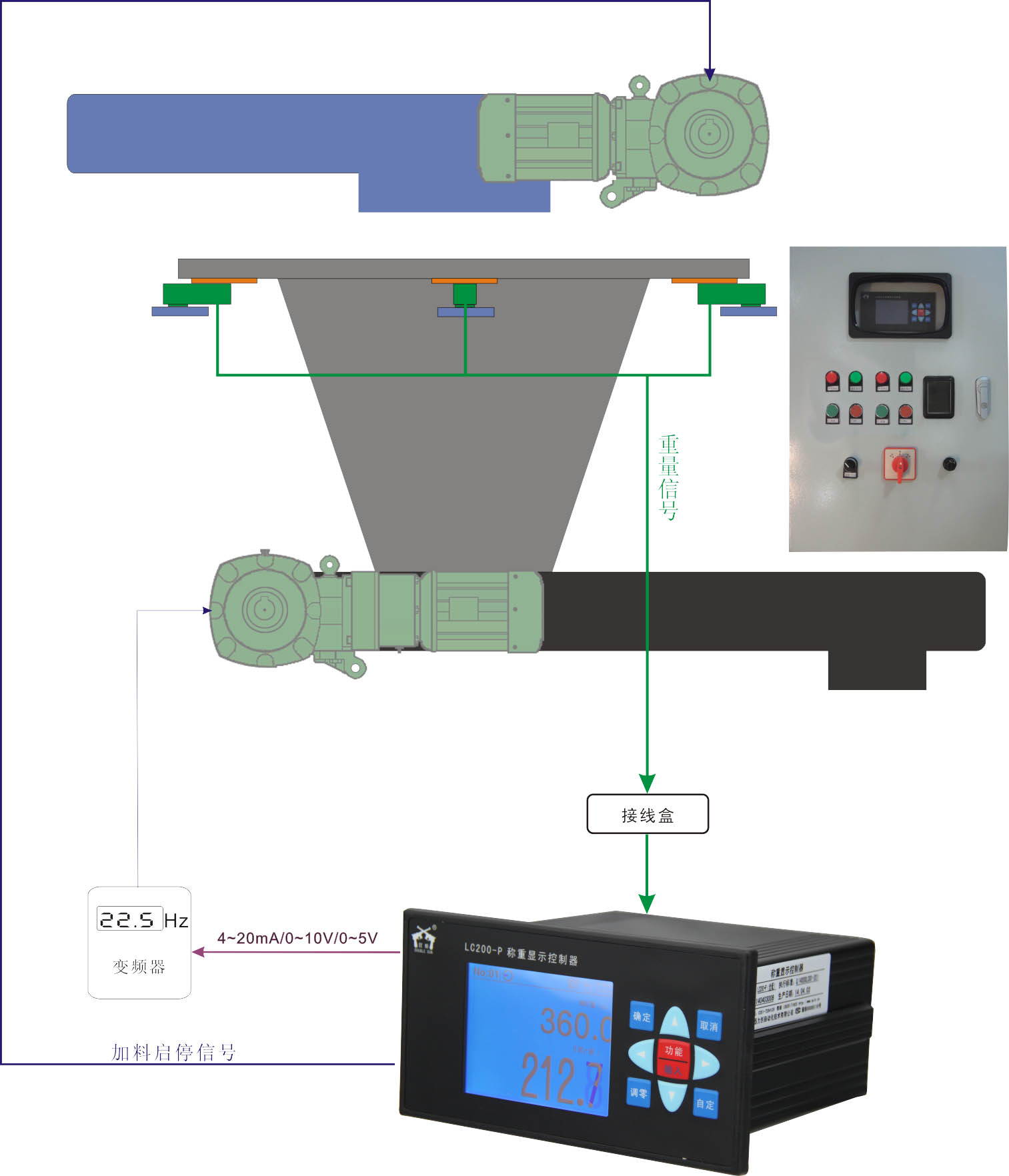

预给料配料皮带秤应用案例
系统描述
-
1、配料减重秤,根椐减少的重量和时间换算出流量,调节给料螺旋的转速,控制出料速度,当称量料仓料重低于加料点,打开加料阀门,高于停止加料点,关闭加料阀门,加料时以容积模式进行计算。
-
2、定量减重秤,实时监控减少的重量,当减少量达到设定值时,停止出料设备。
-
3、定量加重秤,实时监控料仓重量,当料仓达到设定值时,停止加料设备,启动出料设备,空仓后,停止出料设备。
系统功能
-
1、存储总累计量、月累计量、日累计量、班累计量。
-
2、内置非易失数据存储器,所有数据断电后长期保存
-
3、定点定时测长,多圈单圈调零功能,挂码、实物标定和检验功能
-
4、有PID设定,比例系数,积分时间,微分时间,zui大流量
-
5、可以通4~20Ma/0~10V设定流量,反馈流量
-
6、缺料报警信号
-
7、缺料仓壁振打信号
-
8、自动加料信号
-
9、重量、流量、PID、高频四重滤波
-
10、零位信号/空仓信号
-
11、手动加料信号
可选配件
-
重量传感器:S型传感器,箱式传感器,波纹管传感器。
-
称重仪表:LC200系列(功能完善)。
-
接线盒:普通皮带秤接线盒,数字皮带秤接线盒(AD前置,传输距离远,信号不衰减)。
