LC100-BS称重仪表
发布时间：2018-12-24 06:54:49

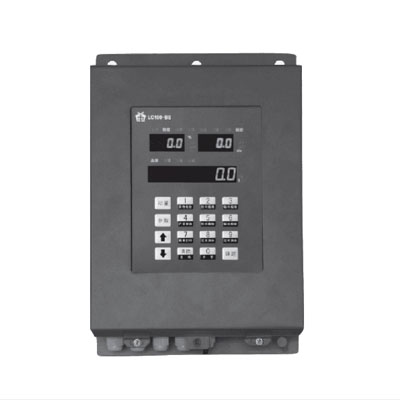

LC100-BS称重仪表产品介绍：
LC100-BS称重仪表为壁挂式数码管显示仪表，可用于诸如皮带秤、螺旋秤等连续累计自动衡器专用仪表，并严格按照Q/140000LC001-2007《LC100称重显示控制器》企业标准研制生产。
LC100-BS皮带秤称重仪表为壁挂机箱，数码管显示，LC100-BY为液晶显示。
LC100-BS称重仪表产品参数：
| 项目 | 技术指标 | |
| —般规格 | 电源范围 | AC187~242V,50HZ |
| 功率 | <20W | |
| 电源保险丝容量 | 250V,0.5A | |
| 温度范围 | -10~40℃ | |
| 相对湿度 | <90%RH | |
| 外形尺寸 | 壁挂箱体尺寸：247X308X90mm(宽X高X厚） | |
| 重量 | 0.1kg | |
| 环境防护能力 | 壁挂仪表防护能力不低于IP62级 | |
| 累计量显示范围 | 0~999999t，0~999999Kg | |
| 校准时累计量分度值 | 0.1kg | |
| 瞬时流量显示范围 | 0~9999t/h，0~9999Kg/h | |
| 静电放电 | 接触放电：6kV(试验等级为3级） | |
| 电磁兼容 | 电快速瞬变脉冲群 | 电源端口：电压峰值：4kV(试验等级为2级） |
| 信号线端口：电压峰值：1kV(试验等级为1级） | ||
| 抗电磁场福射 | 频率：80MHz至1000MHz | |
| 场强：3V/m(试验等级为2级） | ||
| 调制：80%调幅，1kHz正弦波 | ||
| 重量信号 | 非线性误差 | <0.03%F.S |
| 传感器激励电压/电流 | DC10V，150mA,可连接8个350Ω的传感器 | |
| 输入信号范围 | 0~30mV | |
| A/D内码 | 100000(20mV) | |
| A/D转换速率 | 100次/秒(典型值，可设置其它速率） | |
| 仪表灵敏度 | 0.2μV/d | |
| 线缆长度 | 模拟传输500m(Max.RVVP6x0.5mm²) | |
| 速度信号 | 速度传感器类型 | 1:NPN集电极开路光电式 |
| 速度传感器电压/电流 | DC12V,50mA(Max) | |
| 频率范围 | 1~2000Hz | |
| 信号电压幅度 | >4V(峰-峰） | |
| 最大信号电压幅度 | 60V(峰-峰） | |
| 滞后电压 | ±0.3V | |
| 线缆长度 | 模拟传输500m(Max.RVVP3x0.5mm²) | |
| 串行通讯 | 数量 | 1路（RS232或RS485可选择） |
| 隔离电压 | 光电隔离1000VDC(Min.)(适用于RS485) | |
| 抗雷击能力 | 10/700us,8KV雷击测试(适用于RS485) | |
| 抗静电能力 | +-6KV接触放点,+-8KV气隙放电(适用于RS485) | |
| 通讯接口 |
1:RS232(标配) 2:RS485(选配RS485通讯板) |
|
| 通讯协议 |
1:ModBus RTU 2:定制用户协议 |
|
| 波特率 | 600,1200,2400,4800,9600,19200,38400,57600,115200 | |
| 通讯距离 | RS232:25m |
LC100-BS称重仪表安装方法
- (1)在混凝土、砖墙等可靠结实的墙壁上安装4个M8螺栓，间距为170x272mm。
- (2)将仪表背后的4个安装孔对齐到安装螺栓并锁紧固定螺母。
- (3)到达仪表接线端子的线缆，应在接近端子的地方具有可靠的承重和固定卡子或线槽，以免接线端子由于线缆重力导致滑脱或接触不良。
LC100-BS称重仪表外形尺寸图
