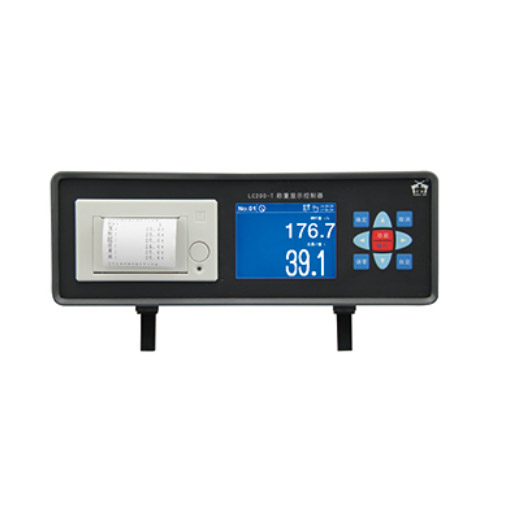

LC200-T4KD称重仪表(称重显示控制器),适用于计量皮带秤、配料皮带秤、定量控制皮带秤、配料失重秤、定量失重秤、定量加料秤、配料螺旋秤等连续累计自动衡器的单机或组网使用,是常用的一款皮带秤仪表。该仪表由多达50多种的配料,定量控制功能,确保与人工操作过程保持一致性,快速更新离散 I/O 和 PLC 通信以便控制操作过程,可精确控制简单或复杂的配料皮带秤(配料秤)。LC200-T4KD皮带秤仪表,是台式皮带秤称重仪表,外形尺寸较大,可摆放在桌子上,也嵌入于控制柜中。
项目 | 技术指标 |
产品型号 | LC200-T |
订货号 | LC200-4421 |
电源范围 | AC85~264V,50/60HZ |
功率 | 〈15W |
电源保险丝容量 | 250V,0.5A |
温度范围 | -10~40℃ |
相对湿度 | <90%RH |
外形尺寸 | 150X75X140mm(宽X高X深) |
自重 | 1.5~3kg |
环境防护能力 | 不低于IP51级 |
累计量显示范围 | 0~999999t,0~999999Kg |
校准时累计量分度值 | 0.1kg |
瞬时流量显示范围 | 0~9999t/h,0~9999Kg/h |
静电放电 | 接触放电:6kV(试验等级为3级) |
T:即台式仪表
4:配置有485通讯接口
K:配置有4421扩展板,即4路开关输出、4路开关输入、2路模拟输出、1路模拟输入。
D:配置有嵌入式微型打印机
LC200-T4KD仪表配置有485通讯接口,同时配备4421扩展板,有1路模拟量输入(0~5V/0~10V/4~20mA(默认)),2路模拟量输出(~5V/0~10V/4~20mA(默认)),3路继电器开关量输出(负载力强),1路光耦开关量输出(高速负载力弱),4路开关量输入;同时配有嵌入式微型打印机,可进行换班打,设备启停打印,定量停止打印,小时打印,手动打印。
扩展板功能说明:
开关量输出功能:
1:吨脉冲输出
2:故障报警输出
3:配料皮带机启动
4:预给料机启动
5:缺料输出
6:电流环大屏幕显示累计量(仅限D04)
7:电流环大屏幕显示瞬时量(仅限D04)
8:电子秤运行
9:定量停机
开关量输入功能:
1:皮带跑偏
2:皮带开停
3:单批累计量清零
4:启动
5:停止
6:单圈调零
模拟量输出功能:
1:PI控制输出
2:输出流量信号
模拟量输入功能:
1:设定给定流量
2:速度信号
