LC100-PY称重仪表
发布时间:2019-01-03

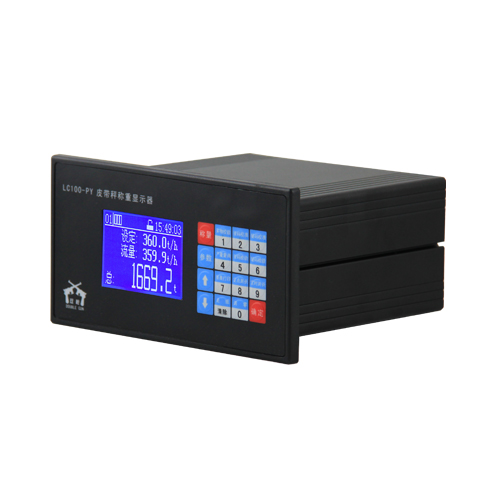

LC100-PY称重仪表

    LC100-PY称重仪表产品介绍:

    LC100-PY称重仪表为盘式称重仪表(称重显示控制器),可用于诸如皮带秤、螺旋秤等连续累计自动衡器。LC100-PY称重仪表可盘装,外型小巧,也可嵌入于控制柜中。

    LC100-PY称重仪表产品参数

项目   技术指标
—般规格 电源范围 AC187~242V,50HZ
功率 <20W
电源保险丝容量 250V,0.5A
温度范围 -10~40℃
相对湿度 <90%RH
外形尺寸 壁挂箱体尺寸:247X308X90mm(宽X高X厚)
重量 0.1kg
环境防护能力 壁挂仪表防护能力不低于IP62级
累计量显示范围 0~999999t,0~999999Kg
校准时累计量分度值 0.1kg
瞬时流量显示范围 0~9999t/h,0~9999Kg/h
静电放电 接触放电:6kV(试验等级为3级)
电磁兼容 电快速瞬变脉冲群 电源端口:电压峰值:4kV(试验等级为2级)
信号线端口:电压峰值:1kV(试验等级为1级)
抗电磁场福射 频率:80MHz至1000MHz
场强:3V/m(试验等级为2级)
调制:80%调幅,1kHz正弦波
重量信号 非线性误差 <0.03%F.S
传感器激励电压/电流 DC10V,150mA,可连接8个350Ω的传感器
输入信号范围 0~30mV
A/D内码 100000(20mV)
A/D转换速率 100次/秒(典型值,可设置其它速率)
仪表灵敏度 0.2μV/d
线缆长度 模拟传输500m(Max.RVVP6x0.5mm²)
速度信号 速度传感器类型 1:NPN集电极开路光电式
速度传感器电压/电流 DC12V,50mA(Max)
频率范围 1~2000Hz
信号电压幅度 >4V(峰-峰)
最大信号电压幅度 60V(峰-峰)
滞后电压 ±0.3V
线缆长度 模拟传输500m(Max.RVVP3x0.5mm²)
串行通讯 数量 1路(RS232或RS485可选择)
隔离电压 光电隔离1000VDC(Min.)(适用于RS485)
抗雷击能力 10/700us,8KV雷击测试(适用于RS485)
抗静电能力 +-6KV接触放点,+-8KV气隙放电(适用于RS485)
通讯接口 1:RS232(标配)
2:RS485(选配RS485通讯板)
通讯协议 1:ModBus RTU
2:定制用户协议
波特率 600,1200,2400,4800,9600,19200,38400,57600,115200
通讯距离 RS232:25m

    LC100-PY称重仪表工作原理

    LC100-PY称重仪表通过接收与皮带秤或螺旋秤称量段上输送的物料重量成正比的模拟信号及与输送带运行速度或螺旋转速成正比的脉冲信号或电压,电流信号计算出物料的累计重量,流量,速度,载荷等数据。
