LC200-B称重仪表
发布时间：2019-01-03 09:45:40

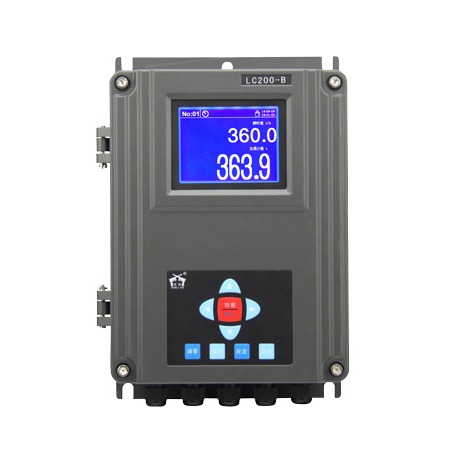

LC200-B称重仪表配料秤仪表产品介绍：
LC200-B称重仪表皮带秤仪表（称重显示控制器），为壁挂式称重显示仪表，外形为壁挂式，壳体坚固，防尘防水设计，挂于墙面。LC200-B仪表可用于计量皮带秤、配料皮带秤、定量控制皮带秤、配料失重秤、定量失重秤、定量加料秤、配料螺旋秤等连续累计自动衡器的单机或组网使用。LC200-B称重仪表采用了32位ARM单片机、多任务实时操作系统、现场总线通讯等先行技术，结合全图开化中文操作界面，可方便地与DCS和PLC联网。
LC200-B称重仪表配料秤仪表产品参数：
| 项目 | 技术指标 | |
| —般规格 | 电源范围 | AC85~264V,50/60HZ |
| 功率 | <15W | |
| 电源保险丝容量 | 250V,0.5A | |
| 温度范围 | -10~40℃ | |
| 相对湿度 | <90%RH | |
| 壁挂箱体尺寸：190X250X88mm(宽X高X厚） | ||
| 重量 | 1.5~3kg | |
| 壁挂仪表防护能力不低于IP62级 | ||
| 累计量显示范围 | 0~999999t，0~999999Kg | |
| 校准时累计量分度值 | 0.1kg | |
| 瞬时流量显示范围 | 0~9999t/h，0~9999Kg/h | |
| 静电放电 | 接触放电：6kV(试验等级为3级） | |
| 电磁兼容 | 电快速瞬变脉冲群 | 电源端口：电压峰值：lkV(试验等级为2级） |
| 信号线端口：电压峰值：0.5kV(试验等级为1级） | ||
| 抗电磁场福射 | 频率：80MHz至1000MHz | |
| 场强：3V/m(试验等级为2级） | ||
| 调制：80%调幅，1kHz正弦波 | ||
| 重量信号 | 非线性误差 | <0.03%F.S |
| 传感器激励电压/电流 | DC5V，150mA,可连接8个350Ω的传感器 | |
| 输入信号范围 | 0~15mV | |
| A/D内码 | 100000(10mV) | |
| A/D转换速率 | 100次/秒(典型值，可设置其它速率） | |
| 仪表灵敏度 | 0.1μV/d | |
| 线缆长度 | 模拟传输500m(Max.RVVP6x0.5mm²) | |
| 数字传输1200m(Max.RVVP2x0.5mm²) | ||
| 速度信号 | 速度传感器类型 | 1:NPN集电极开路光电式 |
| 2:二线制磁电式 | ||
| 3:二线制或三线制（NPN)接近开关 | ||
| 速度传感器电压/电流 | DC12V,50mA(Max) | |
| 频率范围 | 1~2000Hz | |
| 信号电压幅度 | >4V(峰-峰） | |
| 最大信号电压幅度 | 60V(峰-峰） | |
| 滞后电压 | ±0.3V | |
| 线缆长度 | 模拟传输500m(Max.RVVP3x0.5mm²) | |
| 数字传输1200m(Max.RVVP2x0.5mm²) | ||
| 模拟量输出 | 数量 | 2路光隔输出 |
| 电流输出 | 0~20mA，4~20Ma可选择 | |
| 电压输出 | 0~5V,0~10V，可选择 | |
| 使用外置电阻器将电流转换为电压。 | ||
| 例如：500Ω电阻可将20mA转换为10V。 | ||
| 最大负载 | 500Ω(0~20mA，4~20mA) | |
| 分辨率 | 12位 | |
| 精度 | 0.001 | |
| 隔离电压 | 1000VDC(Min.) | |
| 功能 | 1:PI控制输出2:输出流量信号 | |
| 模拟量输入 | 电流输入 | 0~20mA，4~20mA可选择 |
| 电压输入 | 0~5V，0~10V可选择 | |
| 输入阻抗 | 150〇(0~20mA，4~20mA)>10KQ(0~10V，0~5V) | |
| 分辨率 | 10位 | |
| 精度 | 0.20% | |
| 功能 | 1:设定给定流量2:速度信号 | |
| 开关量输出 | 数量 | 4路，其中D01、D02、D03为电磁继电器，D04为光耦输出 |
| 隔离电压 | 2500VDC(Min.) | |
| 负载 | 电磁继电器：最大AC250V，最大2A; | |
| 光耦：最大DC55V，最大50mA | ||
| 功能 | 1:吨脉冲输出 | |
| 2:故障报警输出 | ||
| 3:配料皮带机启动 | ||
| 4:预给料机启动 | ||
| 5:缺料输出 | ||
| 6:电流环大屏幕显示累计量（仅限D04) | ||
| 7:电流环大屏幕显示瞬时量（仅限D04) | ||
| 8:电子秤运行 | ||
| 9:定量停机 |
LC200-B称重仪表配料秤仪表安装方法：
(1)在混凝土、砖墙等可靠结实的墙壁上安装4个M8螺栓，间距为170x272mm。
(2)将仪表背后的4个安装孔对齐到安装螺栓并锁紧固定螺母。
(3)到达仪表接线端子的线缆，应在接近端子的地方具有可靠的承重和固定卡子或线槽，以免接线端子由于线缆重力导致滑脱或接触不良。

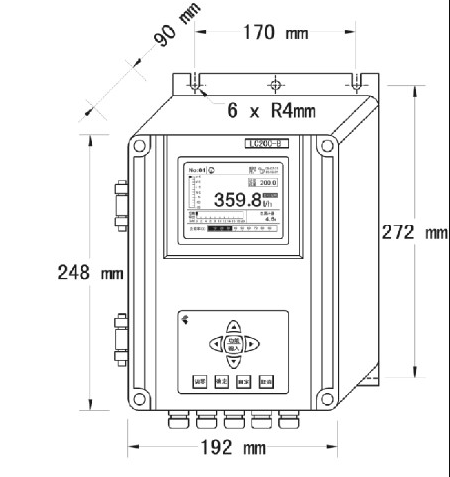

LC200-B称重仪表配料秤仪表外形尺寸图：
