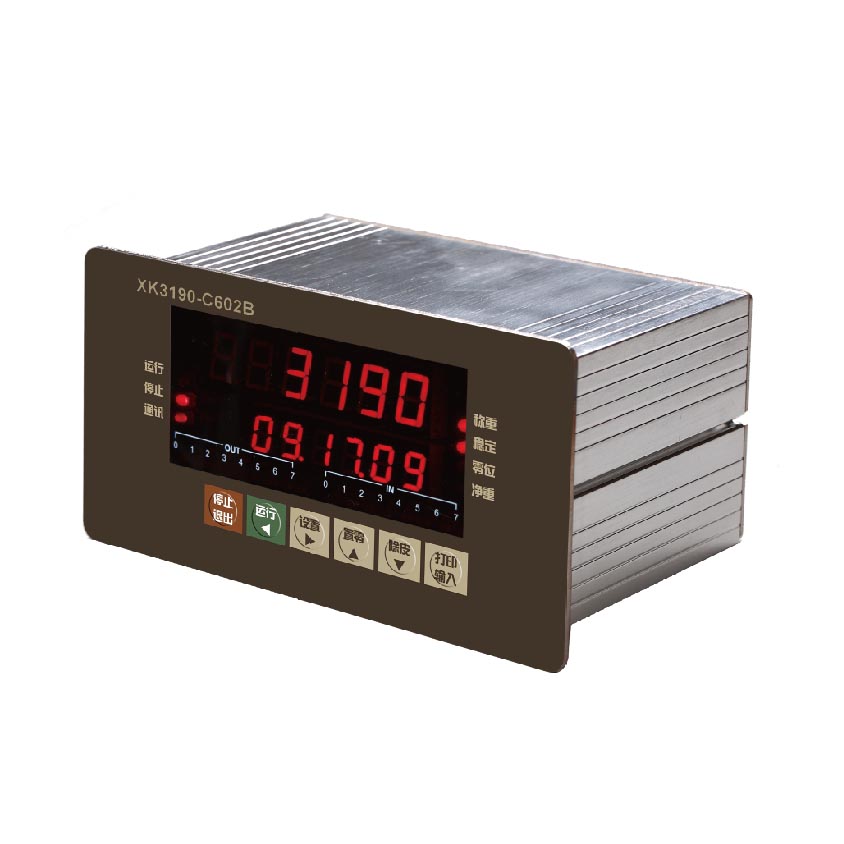

XK3190-C602B称重仪表产品介绍

XK3190-C602B称重仪表，是可编程控制仪表，适用于配料秤、定量秤、分选秤等自动衡器以及有控制功能要求的各类衡器或自动化控制系统等。

XK3190-C602B称重仪表基本功能

• 1. 采用32位高性能ARM处理器，主频72M；
• 2. 采用24位高速高精度AD转换芯片，确保精准测量；
• 3. AD采样速度，数字滤波强度可设；
• 4. 采用梯形图或指令表语言编程，兼容三菱公司编程软件；
• 5. 指令系统可实现各类运算、通讯、打印、控制等多种功能；
• 6. 称量记录贮存/检查/删除处理，断电数据保护；
• 7. 具有精确时钟、日历、自动闰年闰月；
• 8.8 路光电隔离开关量输入，含2路高速计数/编码器/中断输入；
• 9.8 路光电隔离开关量输出，选配外接继电器盒；
• 10. 通过选配I/O扩展盒，最多可扩展40路输入40路输出；
• 11. 2路独立异步串行通讯接口，RS232/RS422/RS485可选，可编程通讯方式；
• 12. 内置ModBUS总线协议，兼容施耐德、西门子等多品牌PLC；
• 13. 并行/串行打印接口，兼容多种标准打印机；
• 14. 光电隔离20mA电流环大屏幕接口；
• 15. 光电隔离4～20mA/0～5V/0～10V 模拟量输出。

XK3190-C602B称重仪表技术参数

准确度等级：3级

最大检定分度数：3000

高精度AD转换，可读性达1/30000

分度值：1/2/5/10/20/50  可选

转换速度：最高200 次/秒

非线性：≤0.0015%

每检定分度值e的最小输入信号电压：1μV

输入信号范围：-15mV～15mV

传感器供桥电源：DC 5V / 200mA

传感器连接：350Ω 1~8个，6线制，长线自动补偿

显示：主显示6位LED数码管,字高0.56英寸,

        辅助显示6位LED,字高0.4英寸,23个状态指示灯

最大程序步：16 K

工作电源： AC 110～230V、50/60 Hz

             AC/DC 24V（可选）

通讯接口：RS-232C、RS485通讯、大屏幕接口

大屏幕接口

信号输出方式：串行输出，电流环信号。

波特率：600

传输距离：≤200米

串行通讯接口

RS232C方式及RS485方式

波特率：600/1200/2400/4800/9600可选

传输距离：≤30米   (RS232C方式)

                     ≤1000米（RS485方式）

使用温度：-10 ℃～40 ℃

储运温度：-25 ℃～55 ℃

外型尺寸  机壳：164×90×105 (mm)（宽×高×深）

安装开孔尺寸：152×77 (mm)

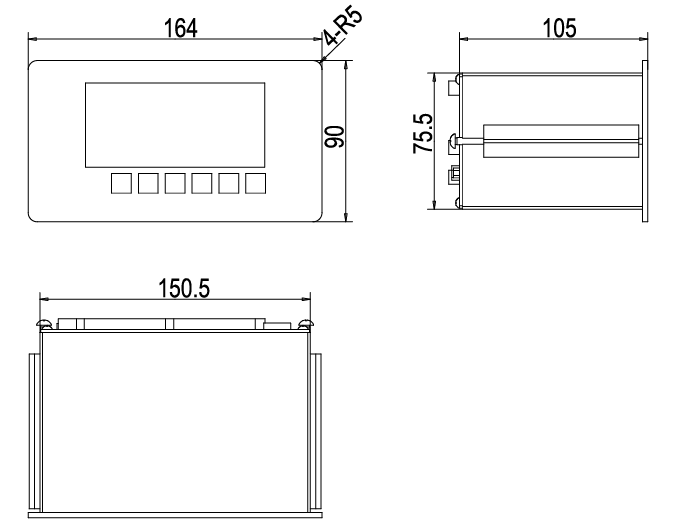

XK3190-C602B称重仪表外形尺寸示意图
