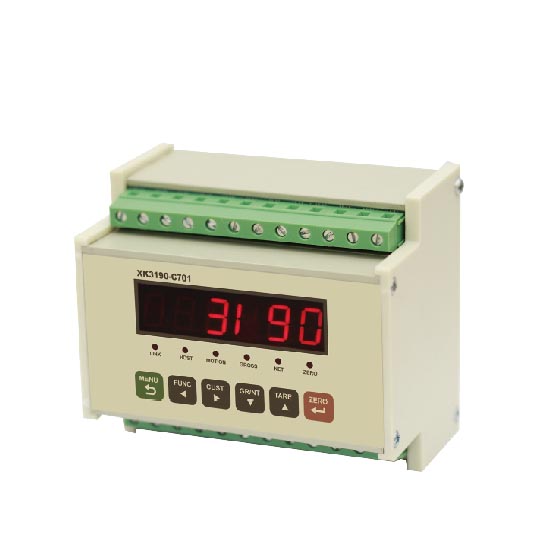

XK3190-C701重量变送器
发布时间:2019-02-14 08:23:11

XK3190-C701重量变送器产品介绍

XK3190-C701重量变送器,是一款导轨式安装的现场总线式重量变送器。XK3190-C701重量变送器采用高速、高精度、高电压供桥的Σ-△模数转换技术,集重量变送器与控制功能于一身,既可以通过现场总线、模拟量输出等方式连接PLC等系统,又可以通过自身灵活的编程功能实现简单控制流程。
XK3190-C701重量变送器

XK3190-C701重量变送器技术参数

显示:采用6位0.4英寸数码管显示,6个状态指示符
按键:6个轻触式按键
传感器接口:6线制,可接1~4只350欧姆的模拟传感器
供桥电压:10VDC,150mA
AD转换方式:Σ-△转换方式
AD转换分辨率:24bit
AD转换速度:10~200次/秒(软件可设置)
电源接口:24V直流(18~36V),6W
工作温度:-10℃~40℃
隔离保护:采用全隔离设计,隔离电压大于1500V/DC
标配接口:
MODBUS-RTU接口(RS485/RS232自适应),波特率4800~115200可设
2路开关量输入,4路开关量输出(晶体管OC门输出),功能可编程
选配接口:
16bit高精度模拟量4~20mA,0~20mA,0~5V,1~5V,0~10V
开关量扩展,4路输入输出,软件可配置输入输出
CC-LINK

XK3190-C701重量变送器基本功能

  • 1.10V供桥的高精度AD,可读性达1/60000;
  • 2.高速度AD,速度最快为200次/秒,可通过现场总线接口逐个取出;
  • 3.标配MODBUS-RTU现场总线输出,可选配CC-LINK等接口;
  • 4.可选配模拟量输出4~20mA,0~20mA,0~5V,1~5V,0~10V。通过软件配置输出方式,调节零点和增益;
  • 5.标配4路开关量输出、2路开关量输入,可通过现场总线接口控制,也可通过类似PLC指令的方式编程,满足各种控制流程;
  • 6.具有快速标定、分离式标定、免砝码标定三种标定方式;
  • 7.最大5段的非线性修正;
  • 8.双备份参数存储,硬件写保护功能,软件可配置;
  • 9.串口功能可配置,可以连接电脑、串口打印机、大屏幕等外设。

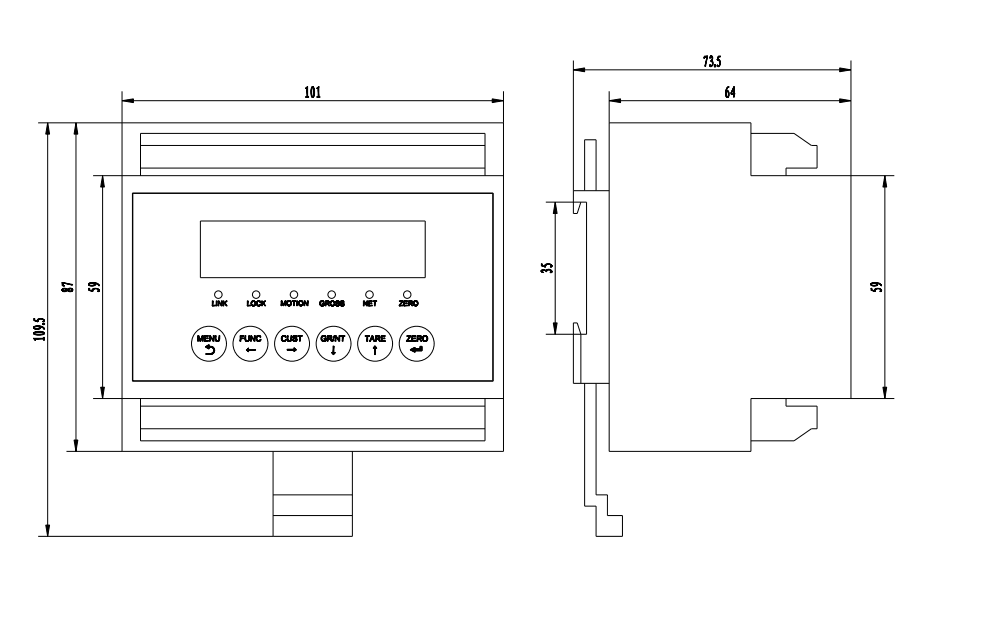

XK3190-C701重量变送器外形尺寸

XK3190-C701重量变送器
