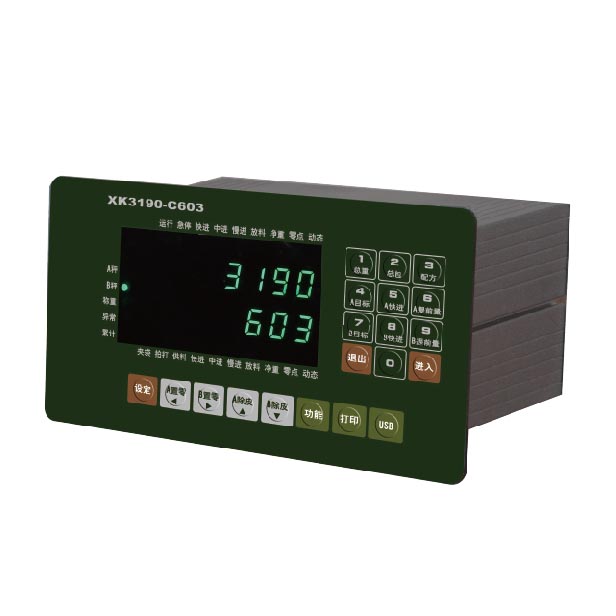

XK3190-C603称重仪表产品介绍

XK3190-C603称重仪表是采用高速高性能Cortex-M3内核32位ARM处理器的称重仪表。本仪表可方便地与2路独立应变电阻称重秤台连接组成非连续累计秤、双斗包装秤等，适用于各种高速度与高精度称重要求的控制场合。

XK3190-C603称重仪表基本功能

• 1.具备高速双斗秤、单双斗组合秤、非连续累计秤等可选的工作程序，可存储4个配方
• 2.称量数据记录的贮存、检查、删除处理，具有断电数据保护；带USB主设备接口，可保存称重数据到U盘；换表无需重新标定，称台不使用可调角接线盒时可实现免砝码标定
• 3.具有精确的时钟、日历、自动闰年、闰月，不受断电影响
• 4.具有自控功能和多种操作出错信息提示；标配面板16键数字键盘，方便参数输入
• 5.标准配置具有12个磁隔离开关量输入，12个磁隔离开关量输出（选配外接继电器盒）
• 6.3个独立的异步串行通讯接口，通讯口1、2为RS232，通讯口3为RS422/RS485/ModbusRTU可选，有连续发送/指令应答两种通讯方式
• 7.串行打印接口，可与多种打印机配套联接
• 8.可打印中、英文称重记录、累计量、配方或设置标定参数
• 9.光电隔离20mA电流环大屏幕显示接口
• 10.1路光电隔离4~20mA/0~5V/0~10V模拟量输出
• 11.选配：工业以太网接口（支持ModbusTCP）或PROFIBUS-DP接口，可与自动化设备组建系统和进行远程控制

XK3190-C603称重仪表技术参数

• 可连接秤台个数：2个
• 每个传感器接口可连接称重传感器数量：350Ω称重传感器8只
• 传感器供桥电源：DC：5V；200mA
• 传感器连接方式：采用6线制，长线自动补偿
• 显示：
  • 主显示6位LED数码管，字高0.4英寸，
  • 辅助显示7位LED，字高0.4英寸，24个状态指示灯
• 最大数据存储量：8064个重量数据或4032组时间+重量数据
• 大屏幕显示接口：串行输出方式，20mA电流环信号，可接耀华各种尺寸的大屏幕显示器
• 通讯接口：3个串行RS232C，其中1个为RS422/RS485，波特率600~57600bps可选
• 打印接口：串行接口，可配接串行接口打印机
• 开关量输出：12个磁隔离、集电极开路开关量输出，最大控制电压≤30VDC，
• 电流≤100mA，12路总电流≤200mA
• 继电器数量：（配继电器盒时）12
• 触点容量：220VAC/28VDC0.5A
• 开关量输入：12磁隔离输入，输入信号+12~+24VDC，脉冲宽度应大于0.2s
• 模拟量输出：1个光电隔离的模拟量输出，可设置为4-20mA/0-5V/0-10V三种模式之一
• 准确度≤0.2%FS。负载能力：4-20mA最大负载电阻250Ω；0-5V/0-10V输出阻抗≤1Ω
• 工作电源：110~230VAC；50/60Hz或AC/DC24V
• 工作环境温度、湿度：0℃~40℃；≤90％RH
• 储运温度、湿度：-20~50℃；≤90％RH
• 重量：约0.9kg

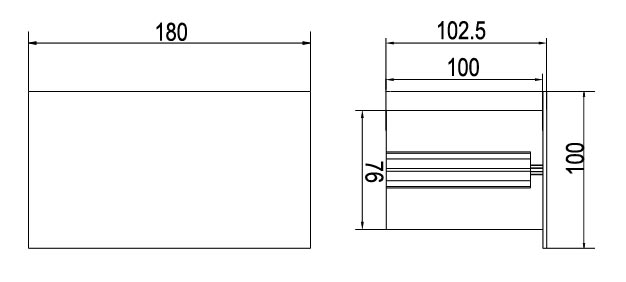

XK3190-C603称重仪表外形尺寸
