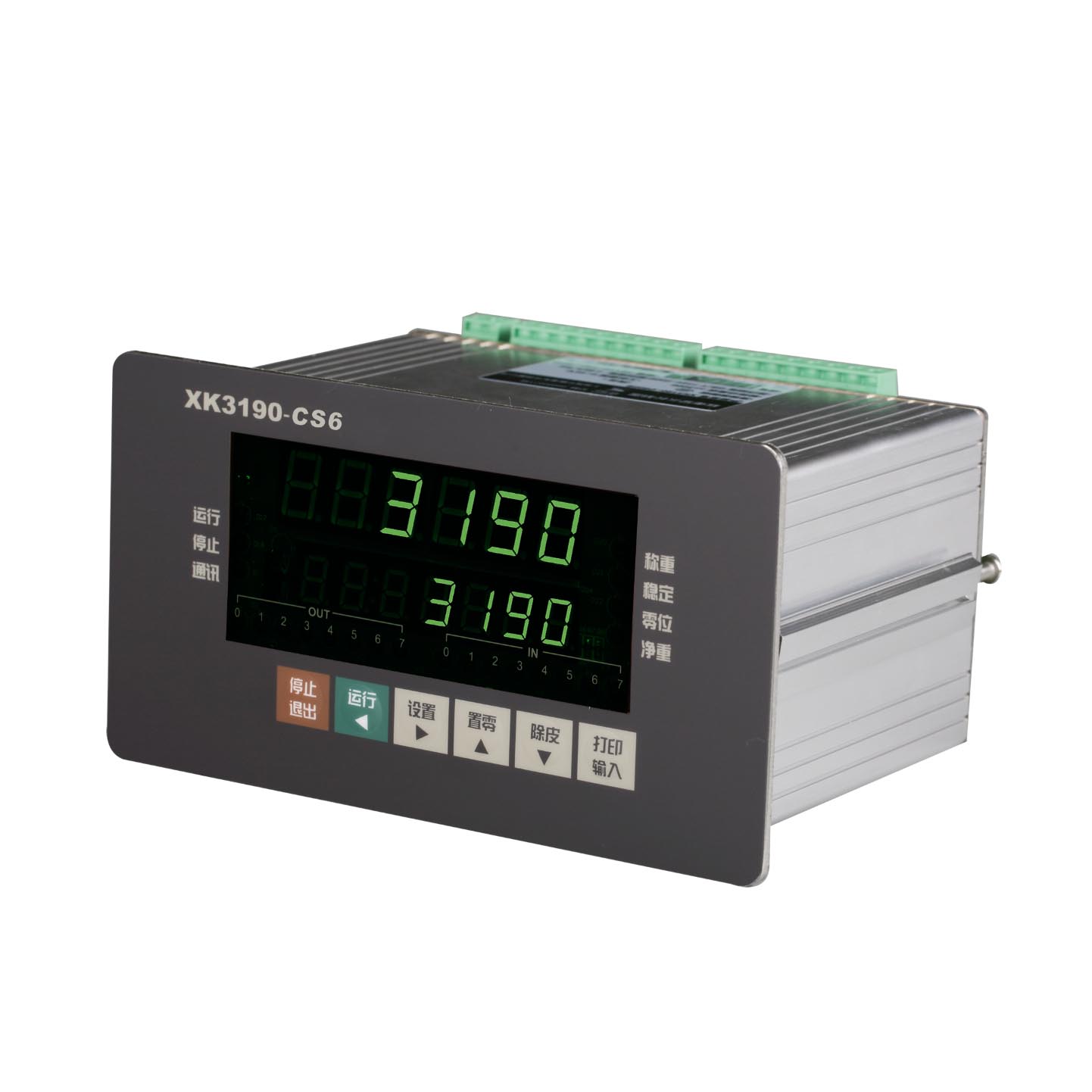

XK3190-CS6称重仪表产品介绍

XK3190-CS6称重仪表（称重显示控制器），采用CortexM3内核的32位ARM处理器的数字化称重传感器仪表。本显示器可方便地与数字化称重传感器连接组成配料秤、定量包装秤等，适用于各种高速度与高精度称重要求的控制场合。

XK3190-CS6称重仪表基本功能

• 1.具备加法定量秤、减法定量秤、自控分选秤、外控分选秤等四种可选择工作程序，分选秤可设为通用分选秤或峰值保持秤，通用性好。作为定量秤或分选秤均可存储5个配方
• 2.最多可连接8个数字化称重传感器
• 3.称量数据记录的贮存、检查、删除处理，具有断电数据保护
• 4.具有精确的时钟、日历、自动闰年、闰月，不受断电影响
• 5.具有自控功能和多种操作出错信息提示
• 6.标准配置具有8个光电隔离开关量输入，其中2路可作为高速计数输入、编码器输入或中断（即快速响应）输入；8个光电隔离开关量输出（选配外接继电器盒）。仪表的标准版本程序最多可对两种料进行定量控制
• 7.开关量输入、输出可扩展，每外接1个IO扩展盒，可扩展8个开关量输入，8个开关量输出。最多可串接4个IO扩展盒。
• 8.2个独立的异步串行通讯接口，通讯口1为RS232，通讯口2为RS232/RS422/RS485/Modbus可选，有连续发送/指令应答两种通讯方式
• 9.并行/串行打印接口，可与多种打印机配套联接
• 10.可打印中、英文称重记录、累计量、配方或设置标定参数
• 11.光电隔离20mA电流环大屏幕显示接口
• 12.1路光电隔离4~20mA/0~5V/0~10V模拟量输出，可扩展为2路

XK3190-CS6称重仪表技术参数

• 可连接称重传感器数量：数字化称重传感器8只
• 可连接称重传感器型号：HBM型、耀华型、仅一型、博达型、本原型、威世型、秋毫型
• 称重传感器供桥电源：12VDC，200mA
• 称重传感器连接方式：采用4线制或2线制RS485
• 显示：主显示6位LED数码管，字高0.56英寸，辅助显示7位LED，字高0.4英寸，
• 23个状态指示灯
• 最大数据存储量：8064个重量数据或4032组时间+重量数据
• 大屏幕显示接口：采用串行输出方式，20mA电流环信号，可接耀华各种尺寸的大屏幕显示器
• 通讯接口：2个串行RS232C，其中1个可设置为RS422/RS485，波特率600~57600bps可选
• 打印接口
  • 并行输出口：可配微型打印机、LT800、KX-P1121或LQ1600K等宽行打印机
  • 串行接口：可配接串行接口打印机
• 开关量输出：8个光电隔离、集电极开路开关量输出，最大控制电压≤30VDC，
• 电流≤100mA，8路总电流≤200mA
• 继电器输出（配继电器盒时）
• 继电器数量：8
• 触点容量：220VAC/28VDC0.5A
• 开关量输入：8光电隔离输入，输入信号+12~+24VDC，脉冲宽度应大于0.2s
• 模拟量输出：1个光电隔离的模拟量输出，可扩展为2个。可设置为4-20mA/0-5V/0-10V三种模式之一
• 准确度≤0.2%FS
• 负载能力：4-20mA最大负载电阻250Ω；0-5V/0-10V输出阻抗≤1Ω
• 工作电源：110~230VAC；50/60Hz
• 工作环境温度、湿度：0℃~40℃；≤90％RH
• 储运温度、湿度：-20~50℃；≤90％RH
• 重量：约0.9kg

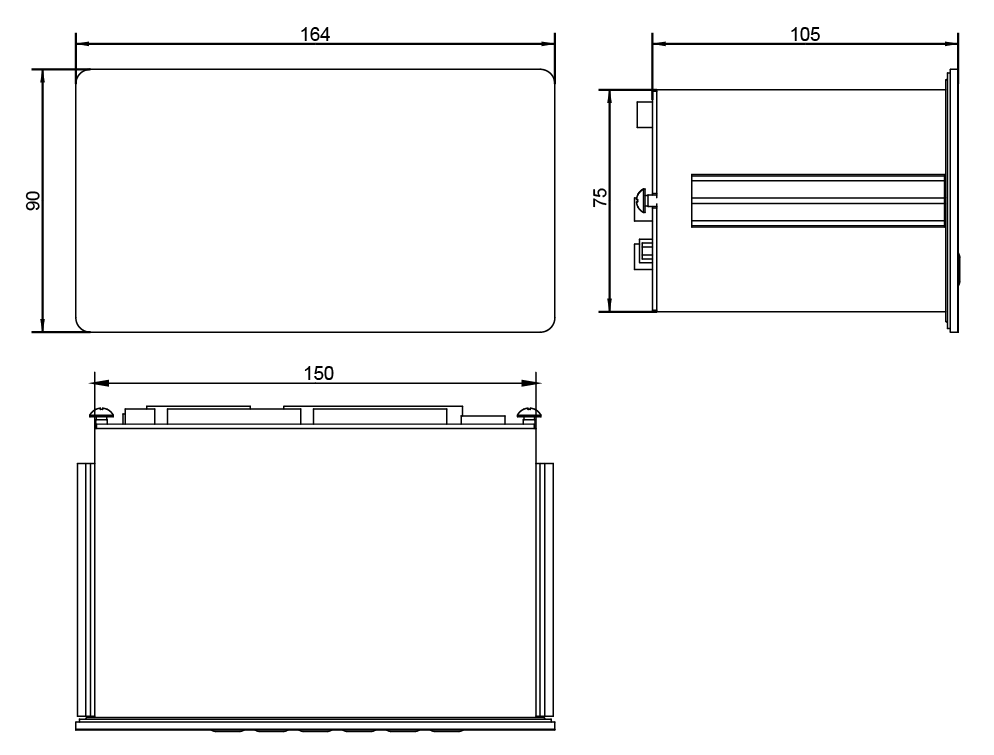

XK3190-CS6称重仪表外形尺寸
