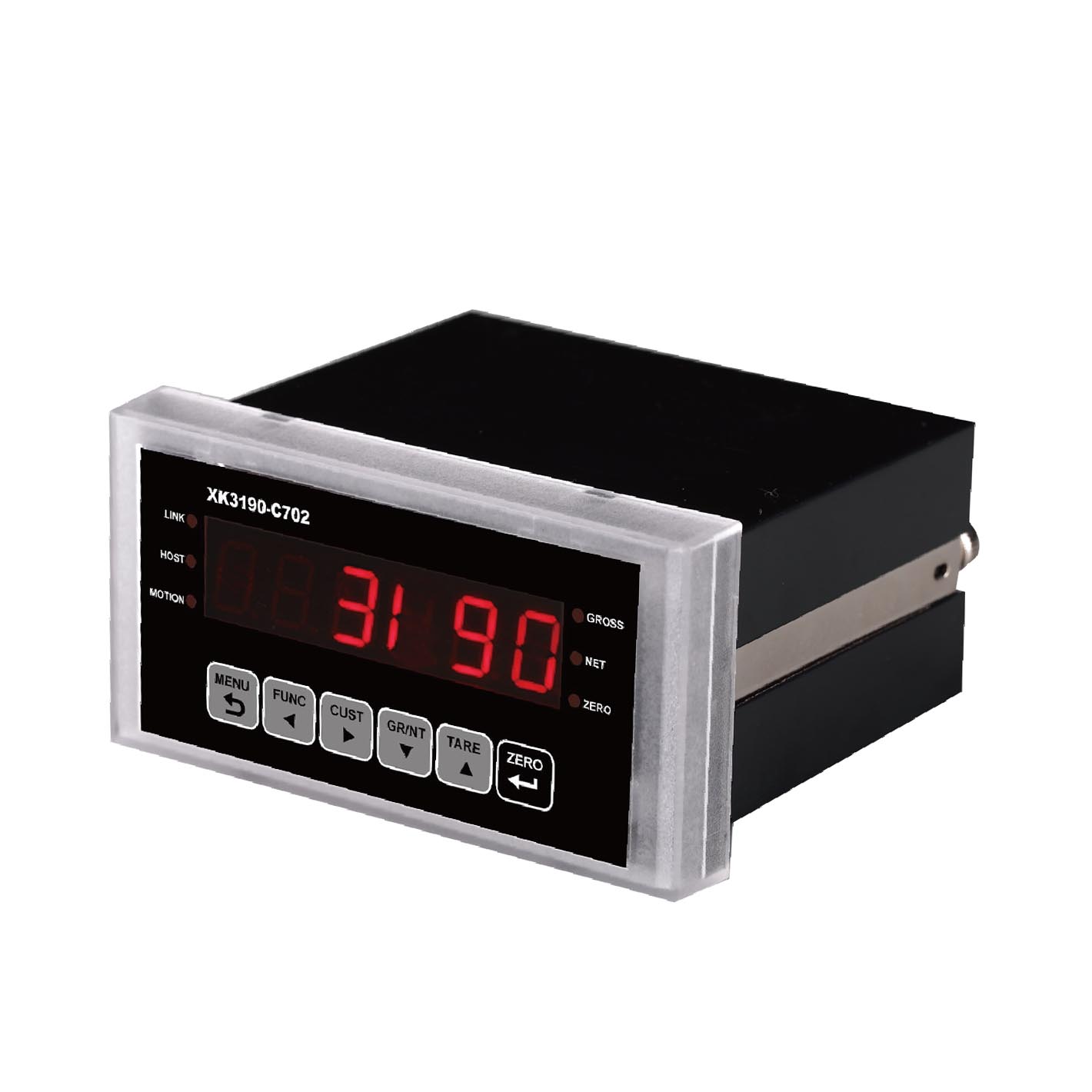

XK3190-C702重量变送器产品介绍

　　XK3190-C702重量变送器，是一款面板式安装的现场总线式重量变送器。它采用高速、高精度、高电压供桥的Σ-△模数转换技术，集重量变送器与控制功能于一身，既可以通过现场总线、模拟量输出等方式连接PLC等系统，又可以通过自身灵活的编程功能实现简单控制流程。

　　XK3190-C702重量变送器基本功能

• 　　10V供桥的高精度AD，可读性达1/60000，
• 　　高速度AD，速度最快为200次/秒，可通过现场总线接口逐个取出
• 　　标配MODBUS-RTU现场总线输出
• 　　标配4路开关量输出、2路开关量输入，可通过现场总线接口控制，也可通过类似PLC指令的方式编程，满足各种控制流程
• 　　具有快速标定、分离式标定、免砝码标定三种标定方式
• 　　最大5段的非线性修正
• 　　双备份参数存储，硬件写保护功能，软件可配置
• 　　串口功能可配置，可以连接电脑、串口打印机、大屏幕等外设
• 　　选配：CC-LINK等接口
• 　　模拟量输出4~20mA，0~20mA，0~5V，1~5V，0~10V。通过软件配置输出方式，调节零点和增益

　　XK3190-C702重量变送器技术参数

• 　　显示：采用6位0.4英寸数码管显示，6个状态指示符
• 　　按键：6个轻触式按键
• 　　传感器接口：6线制，可接1~4只350欧姆的模拟传感器
• 　　供桥电压：10VDC，150mA
• 　　AD转换方式：Σ-△转换方式
• 　　AD转换分辨率：24bit
• 　　AD转换速度：10~200次/秒（软件可设置）
• 　　电源接口：24V直流（18~36V），6W
• 　　工作温度：-10℃~40℃
• 　　隔离保护：采用全隔离设计，隔离电压大于1500V/DC
• 　　外型尺寸  机壳：99×51×84 (mm)（宽×高×深）
• 　　安装开孔尺寸：91×44(mm)
• 　　标配接口：
  • 　　MODBUS-RTU接口（RS485/RS232自适应)，波特率4800~115200可设
  • 　　2路开关量输入，4路开关量输出（晶体管OC门输出），功能可编程
• 　　选配接口
  • 　　16bit高精度模拟量4~20mA，0~20mA，0~5V，1~5V，0~10V
  • 　　开关量扩展，4路输入输出，软件可配置输入输出
  • 　　CC-LINK

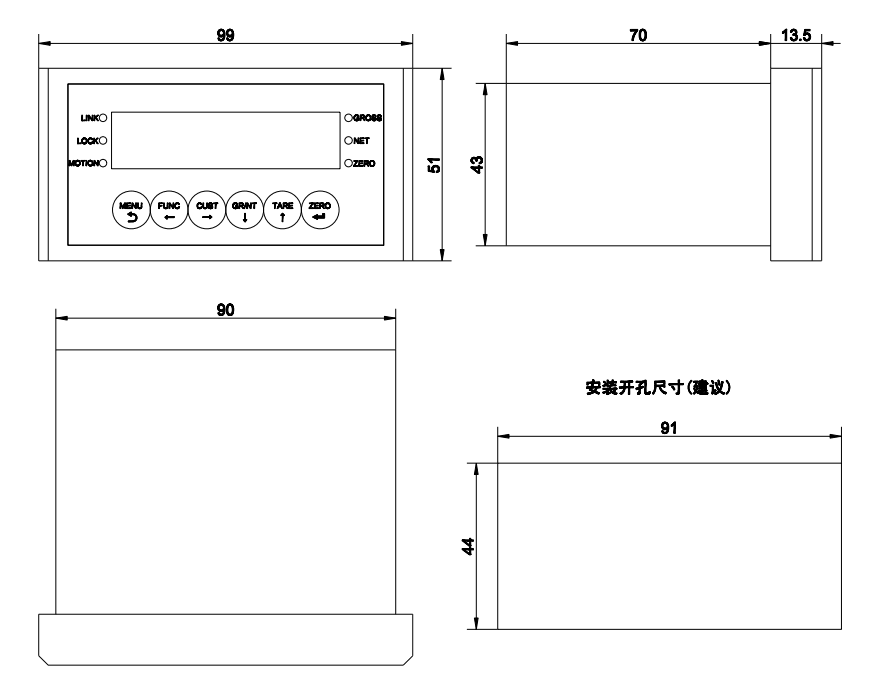

　　XK3190-C702重量变送器外形尺寸
