XK3190-C801称重变送器
发布时间:2019-02-13 08:01:33

  XK3190-C801称重变送器是采用高性能32位ARM处理器及高速Σ-△A/D转换技术的称重仪表。该仪表可方便地与电阻应变式传感器连接,通过高速数据通讯,与PLC、DCS、服务器等主机设备构成称重控制系统,适用于各种高速与高精度称重要求的控制场合。

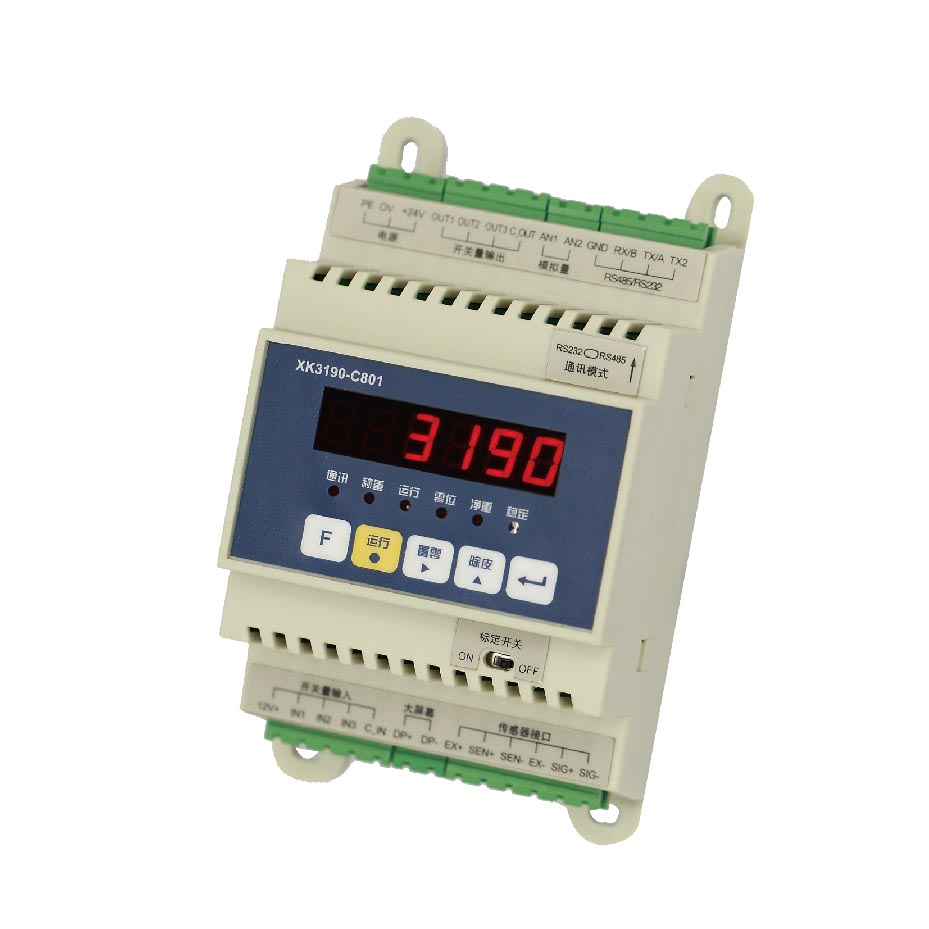

XK3190-C801称重变送器

  XK3190-C801称重变送器基本功能

  •   1.小体积、强变送;35mm导轨安装,外观小巧,可控制柜密集安装
  •   2.采用高速高性能ARM处理器,32位精准浮点运算
  •   3.工业级高可靠隔离开关电源,12-30V宽输入,多重保护
  •   4.高精度A/D转换,分辨率可达1/30000,多级数字滤波模式可设
  •   5.采用高稳定性和可靠性设计,抗干扰性能强,适用于恶劣复杂的工业应用环境
  •   6.免砝码标定,可直接输入传感器参数校准;换表无需重新标定,只需输入原仪表参数即可使用
  •   7.全隔离0-5V/0-10V/4-20mA模拟量输出,可多模式校准
  •   8.全隔离RS485和RS232双串口高速输出;灵活的通讯方式(连续发送和指令应答)
  •   9.通用ModBus-RTU协议接口,无缝对接多厂家通讯协议,可直接连接工控触摸屏
  •   10.光电隔离20mA电流环大屏幕显示接口
  •   11.可扩展多类工业总线接口(CC-Link、Profibus-DP、ModBus-TCP、CAN扩展模块可选)
  •   12.选配隔离式开关量3入3出控制,接口功能用户可自编程设定;集成加法秤、减法秤、分选秤功能
  •   13.上下限报警输出功能,灵活的峰值保持功能
  •   14.具备5点非线性修正功能,提升传感器或秤台的适应性
  •   15.称量数据累计量和累计次数等信息贮存、检查、删除处理
  •   16.多种操作信息和出错信息提示、具备自动恢复出厂设置功能

  XK3190-C801称重变送器技术参数

  传感器供桥电源: 5V DC,200mA

  传感器连接方式: 6线制,长线自动补偿

  传感器连接个数: 1~4只350Ω传感器

  输入信号范围: -19mV~ +19mV

  非线性:≤0.01%F.S

  准确度:3级,nind=3000,显示精度1/30000

  显示: 6位LED数码管,字高0.3英寸,6个状态指示灯

  大屏幕显示接口: 串行输出方式,20mA电流环信号,可接耀华各种尺寸大屏幕显示器

  通讯接口:  1路RS232/RS485接口可设定,1路独立的RS232接口

  波特率1200~19200bps 可选

  打印接口: 与串口共用,可连接串行打印机

  继电器输出: 3路固态继电器,触点容量AC/DC 36V / 0.2A

  开关量输入: 3路光电隔离输入,输入信号+12~+24V DC,电平方式控制,闭合有效

  模拟量输出:

  1路光电隔离的模拟量输出。可设为4-20mA / 0-5V / 0-10V 三种模式之一

  准确度≤0.2%FS 负载能力: 4-20mA 最大负载电阻250Ω;0-5V/0-10V输出阻抗≤1Ω

  工作电源: DC 12~30V

  安装尺寸: 35mm导轨安装或螺钉固定 外形尺寸: 77mm×132mm×58mm

  键盘: 采用5个轻触机械按键

  工作环境温度、湿度: 0℃~40℃;≤90%RH

  储运温度、湿度:-20~50℃;≤90%RH

  重量: 约0.2kg

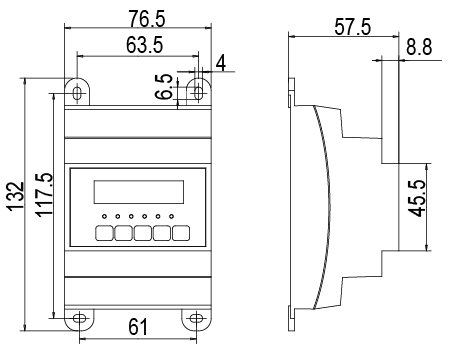

  XK3190-C801称重变送器外形尺寸

XK3190-C801称重变送器尺寸
