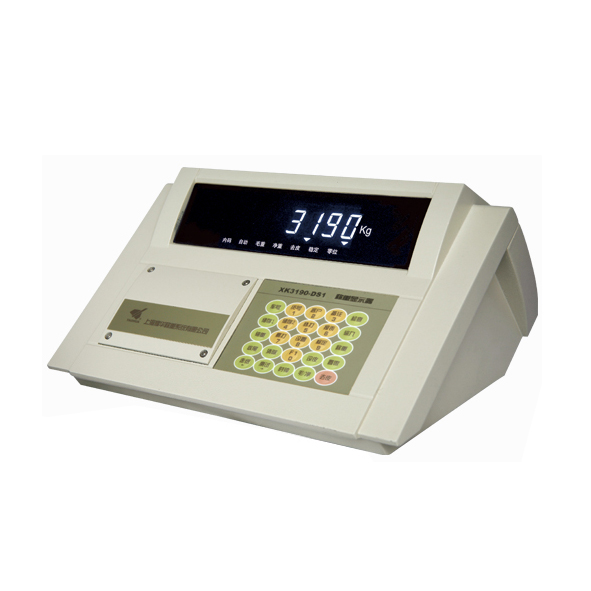

XK3190-DS1称重仪表产品介绍
XK3190-DS1称重仪表(称重显示控制器)适用于电子地上衡、电子汽车衡、静态轨道衡等采用1~16个数字传感器的静态称重系统。
XK3190-DS1称重仪表基本功能
-
1.可连接多家协议数字传感器(例如HBM、广测、中航、本原、夏冰、锐马、博达)
-
2.自动/手动角差修正
-
3.具有轨道衡修正模式
-
4.调用内码显示方便,替代感量砝码观察及分析允差
-
5.零位跟踪范围、置零(开机/手动)范围可分别设置
-
6.三档分度值自动切换
-
7.非线性修正功能和标定误差修正功能
-
8.密码管理和定时关机功能
-
9.自动/手动、无条件/条件、日报表/分类统计报表打印设置
-
10.快速填充式过磅单打印功能设置
-
11.称重记录贮存/检查/删除/断电保护
-
12.提供区位码输入及上位机汉字下载两种汉字输入方式
-
13.配备RS-232C(RS422/RS485选配)通讯口
-
14.配备电流环大屏幕通讯口;配备标准并行打印接口
-
15.可汉化打印各种中文货物名称、客户名、企业单位名称及中文备注项
-
16.可按标准或自定义打印横联单、竖联单及记录格式等多种称重单据
-
17.可存储1500组车辆牌号和皮重,201组货号和中英文货物名,100组客户号及中英文客户名,100组数字或中英文备注信息,可存储1501组称重记录
-
18.可打印仪表内的各种参数及中文对照表,以供保存和查阅
-
19.数字传感器通讯地址修改功能
-
20.单个传感器和单个角位数据查看功能
XK3190-DS1称重仪表技术参数
数字传感器连接
-
连接方式:RS422/RS485方式、四六线兼容
-
通讯距离:约1000米
-
连接个数:1~16个
-
传感器电源:DC 12V,0.8A(Max)
显示
-
显示方式:7位VFD数码管,7个状态指示符
-
显示范围:-325000~325000(d=10)
-
分度值:1/2/5/10/20/50/100可选
键盘
-
数字键:0 ~ 9
-
功能键:25个(10个与数字键复合)
-
时钟:实时时钟,自动闰年、闰月,不受断电影响
大屏幕接口
-
信号输出方式:串行输出
-
信号:20mA电流环(恒流源)
-
波特率:600
-
传输距离:≤2000米
打印接口
-
数据输出方式1:可选配面板式汉字微型打印机
-
数据输出方式2:配置标准并行打印接口
-
可连接宽行打印机型号:LQ-300K、KX-P1131、KX-P1121、DS-300
串行通讯接口
-
标准配置RS232C(选配RS422/RS485)
-
波特率:600/1200/2400/4800可选
-
传输距离:RS-232C≤30米;RS422/RS485≤1200米(选配)
-
电源:AC187~242V;49~51Hz

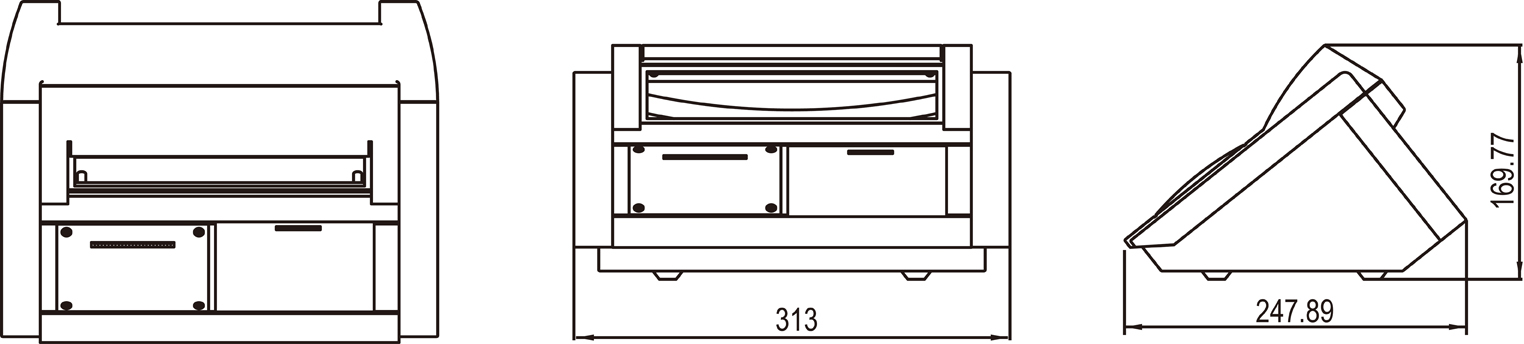

XK3190-DS1称重仪表产品尺寸
