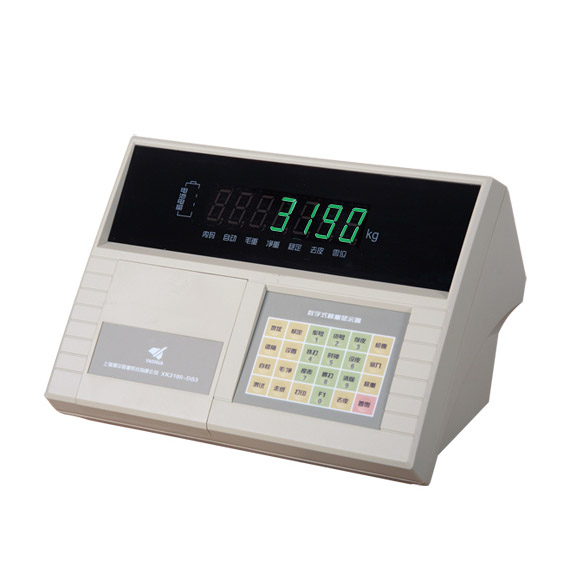

XK3190-DS3称重仪表产品介绍

XK3190-DS3称重仪表（称重显示控制器）适用于电子地上衡、电子汽车衡、静态轨道衡等采用1～16个数字传感器的静态称重系统。

XK3190-DS3称重仪表产品特点

• 1.交直流两用
• 2.具有良好的电磁兼容性能和超强的静电防护能力
• 3.带扩展接口，可选配扩展功能模块

(a)打印通讯隔离模块

(b)开关量输出模块

(c)4～20mA模块

XK3190-DS3称重仪表基本功能

• 1.可连接多家协议数字传感器
• 2.自动/半自动/手动角差修正
• 3.数字传感器通讯地址修改功能
• 4.单个传感器数据查看功能
• 5.二档分度值自动切换；
• 6.非线性修正功能和标定误差修正功能
• 7.定时关机功能
• 8.称重记录贮存/检查/删除/断电保护
• 9.配备RS-232C/RS485通讯口
• 10.配备电流环大屏幕通讯口；配备标准并行打印接口
• 11.可存储1000组车辆牌号和皮重，201组货号，可存储1001组称重记录
• 12.可备份和恢复仪表内各种参数，可靠实用

XK3190-DS3称重仪表技术参数

数字传感器连接

• 连接方式：RS485方式、四六线兼容
• 通讯距离：约1000米
• 连接个数：1～16个
• 传感器电源：DC 10V，0.8A（Max）

显示

• 显示方式：7位超高亮LED数码管，10个状态指示符
• 时钟：实时时钟，自动闰年、闰月，不受断电影响

大屏幕接口

• 信号：20mA电流环,串行输出
• 波特率：600，传输距离：≤2000米

打印接口

• 可连接宽行打印机：LQ-300K、KX-P1131、KX-P1121 、DS-300
• 热敏度微打：POS58、T58D  可配面板式微打

串行通讯接口

• 标准配置RS232C RS485
• 电源：AC187～242V;49～51HZ
• 直流电源：12V蓄电池供电（外置）

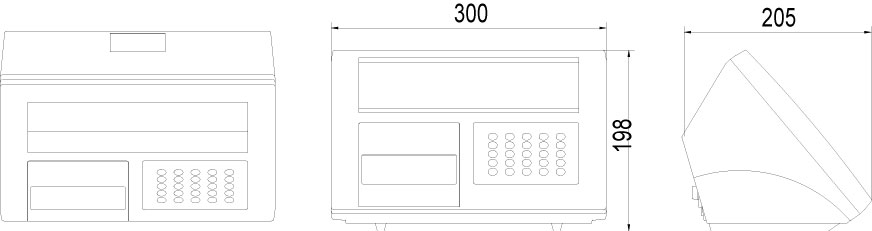

XK3190-DS3称重仪表外形尺寸
